　　當前，隨著石油化工和燃氣行業的迅速發展，尤其是液化天然氣(LNG)作為一種新興能源的迅速崛起，超低溫液化天然氣(LNG)調節閥(工作溫度為-196℃)的需求量猛增。為了對閥門在超低溫工況的使用性能進行測試，提高LNG閥門的產品質量，研製了LNG閥門模擬工況試驗裝置(以下簡稱低溫閥門試驗裝置)，該試驗裝置采用微機自動控溫係統進行低溫壓力試驗和泄漏量檢測。

一、試驗係統流程及裝置

試驗裝置共包括供液係統、試驗槽、測試係統和其他輔助設備。下麵按總體係統及流程、氣液流程和測控台架的順序分別介紹。

1、總體係統及流程

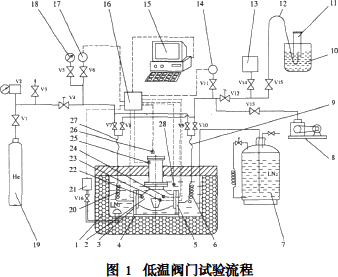

如圖1所示，基於計算機數據采集的低溫閥門試驗裝置依次包括：

低溫試驗槽1、 低溫閥門2、 上遊法蘭端蓋3、 安裝底座4、 下遊法蘭端蓋5、 輸氣盤管II6、 自增壓液氮儲罐7、 真空泵8、 下遊氣路連接軟管9、 氣泡法流量測試係統(包括水管10、光電元件11和軟管12)、 流量計流量測試係統(流量計13)、 下遊壓力傳感器14、 計算機15、 數字多用表16、 上遊壓力傳感器17、 精密壓力表18、 氦氣鋼瓶19、 輸氣盤管I20、 差壓式壓力變送器(用於測量液位)21、 熱電偶溫度計22、23、24、25和26、上遊氣路連接軟管27。

為了滿足不同規格低溫閥門的試驗需要，建造了兩個不同容量的試驗槽，典型試驗閥門的公稱尺寸為DN150和DN50。

2、氣、液流程

係統中包含兩套管路係統，即氦氣管路流程和液氮管路流程。

1.氦氣管路流程。在進行閥門低溫試驗時，在待檢閥門係統內需要充入氣體介質，由於冷卻介質液氮的溫度比較低(-196℃)，通常是采用沸點溫度更低的氦氣(常壓下沸點為-269℃)作為檢漏氣體介質。在試驗裝置中配備有氣路係統，用於低溫試驗時的氣體介質充放，具體流程見圖1。氣路係統從氣源(氦氣鋼瓶19)開始，先後經鋼瓶總閥V1，減壓閥V2，上遊截斷閥V4和兩個流向調節閥V7、V8進入閥門上遊;在經過被測低溫閥門後，再依次經過兩個流向調節閥V9、V10，下遊截斷閥V12，以及之後的連接流量計的截止閥V14或者氣泡計數係統的截止閥V15。此外，氣路上還配置有排空閥V3，壓力表及傳感器連接閥V5、V6、V11以及真空泵連接閥V13。

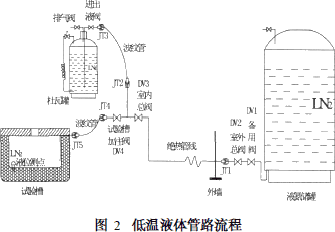

3、液氮管路流程。液氮管路流程用於向試驗裝置加注低溫液體冷卻劑液氮，其流程如圖2所示。
　　
4、測控台架

測試係統的台架總體結構，包括儀表麵板(垂直麵)、閥門麵板(傾斜麵)、儀器架和氣泡光電檢漏係統等部分。儀表麵板上包含電源開關/指示器、指針式精密壓力表、數字式壓力表、溫度數顯儀和試驗時間計時器等。氣泡光電檢漏係統的原理性示意圖如圖3所示。
　　
二、測試方案

下麵給出了各被測參量及相對應的測量方案。

1、溫度

試驗溫度測量涉及室溫至液氮溫區範圍，采用熱電偶溫度計測量，溫度電信號通過Agilent數字多用表測量、采集並輸入測控計算機，在計算機界麵上顯示，並由計算機自動完成記錄和保存;與此同時，計算機將溫度測量值輸送到儀表麵板上的溫度顯示儀進行現場顯示。

2、壓力

試驗壓力測量範圍為0～10MPa。采用指針式精密壓力表和數字式壓力表在儀表麵板上對係統壓力進行現場顯示，同時，采用Dwyer公司壓力變送器測量係統壓力，並轉換為電壓信號，經數字多用表測量、采集並輸入測控計算機，在計算機界麵上顯示，並由計算機自動完成記錄和保存。

3、液位

為了確保液氮液麵高度滿足閥門測試的要求，采用差壓式壓力變送器測量液位高度。測量電信號通過數字多用表測量、采集並輸入到計算機進行顯示，並提醒加注液氮和停止液氮加注操作。

4、流量

根據閥門密封形式的不同，閥門的允許泄漏量是不同的。軟密封結構的閥門，其泄漏量應該為零;而對於硬密封的閥門是允許有一定泄漏量的。基於上述情況配備兩種測量流量的裝置，其一是小流量的流量計，用來測量具有一定漏量許可的硬密封閥門或者是軟密封閥門在相對不正常工作狀態下時的泄漏情況。對於微小泄漏量，由於一般的流量計已經無法檢測到，需通過觀察並計數開口端在水中泄漏氣泡數的形式進行測量。本試驗裝置所采用的自動計數氣泡係統摒棄了傳統的人工計數方式，利用光電轉換效應，把氣泡數轉化為脈衝電信號，利用基於LabView的數據采集係統進行自動計數。

三、運行情況

各項技術性能指標均能滿足BS6364—1984(R1998)《低溫閥》和JB/T7749—1995《低溫閥門技術條件》對測試設備的要求。
