電動溫度調節閥在板式換熱器中的應用

工作原理
　　在換熱器的一次網熱源進口，設置一個電動流量調節閥，電動流量調節閥的開度由設置在二次網供水的溫度傳感器和設置在室外的溫度傳感器來控製。供水溫度換和室外溫度降低，電動流量調節閥的開度增大，換熱器的熱量增加，進而使二次供水溫度升高。如二次供水溫度和室外溫度升高，電動流量調節閥的開度減小，即進入換熱器的熱量減小，進而使二次供水溫度降低。循環水泵為變頻控製，變頻的實現由溫度的變化來控製。補水泵也是變頻控製，變頻的實現由二次回水壓力傳感器來控製。由於補水回路中采用了平衡法和補水泵的變頻，實現了恒壓補水的功能。可編程的控製器采集各點溫度和室外溫度進行優化選擇，同時控製器具有遠傳通訊接口。增設的穩壓電源裝置，使本係統具有停電保護、來電自起的功能。補水箱液位的自動控製裝置補水箱低液位時發生報警同時補水泵停止工作。當液位正常是，補水泵恢複正常工作。由於以上控製選擇，來實現供暖的全自動控製。

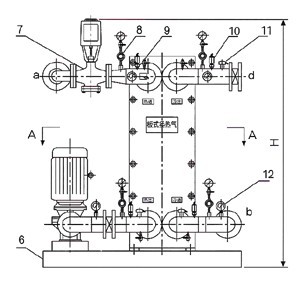

1.板式換熱器2.止回閥3.循環水泵4.減震喉5.除汙器6.底座7.電動調節閥8.壓力表9.放氣球閥
10.壓力變送器11.溫度傳感器12、溫度表13.碟閥14.熱流量計15.補水泵16.電磁閥
注：a、一次網進口；b、一次網出口；c、二次網出口；d、二次網進口；e、補水口；

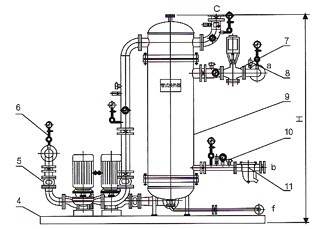

1.循環水泵2.除汙器3.溫度表4.底座5.減震喉6.壓力表7.電動調節閥8.壓力變送器9.管式換熱器
10.溫度傳感器11.疏水閥12、碟閥13.流量計14.電磁閥15.補水泵16.止回閥
注：a、蒸汽進口；b、凝結水出口；c、二次網循環水出口；d、二次循環水進口；e、補水口；f、排汙口
