智能型氣動薄膜調節閥應用於飼料蝦料穩定器中

　　一 概述

目前國內飼料行業采用的設備總體使用效果良好，隻是蝦料穩定器會出現頻繁糊料，大體存在糊料批次占總批次的1%，影響成品率及產品質量，通過增加一套自動溫度控製係統可有效的解決此問題。

二 工藝介紹

該工位工藝簡況：蝦料半成品料伴隨濕空氣一起經溜管進入穩定器，蒸汽經蒸汽減壓閥進入穩定器內蒸汽盤管，與濕料充分接觸烘焙換熱達到幹燥目的。生產工藝對幹燥後的產品質量要求很高，水分含量不能波動太大，又不能出現糊料，因而對幹燥溫度要求嚴格控製。實踐證明，穩定器內空氣溫度在98℃上下波動小於2℃，控製效果理想。

經由我們分析研究發現出現糊料的主要原因是烘焙溫度波動大，蒸汽流量不穩定所致，這主要因為減壓閥控製精度不是很高，減壓後的蒸汽壓力總有些波動。原設計是根據恒壓理想條件做出的，在主蒸汽管道上加了一個手動調節閥，采用手動調節控製蒸汽流量，這樣無法適時控製好溫度。

三 控製對象分析

針對這種情況設計了一套自動溫控係統。圖一為控製係統原理圖，該係統為單回路控製係統，被控參數為穩定器的溫度，控製參數為加熱蒸汽量。

　　
調節過程如下：正常情況下，蒸汽通過手動閥、調節閥進入穩定器對原料進行加熱，當穩定器內溫度超過設定溫度時，調節閥在儀表的控製作用下自動減小開度，減少進入穩定器的加熱蒸汽量，使溫度下降到設定值，反之，當穩定器內溫度低於設定溫度時，調節閥在儀表的控製作用下自動增加開度，增加進入穩定器的加熱蒸汽量，使溫度上升到設定值，這樣就保證穩定器的溫度保持在設定值範圍內。

儀表的控製作用原理見下麵儀表介紹。

四 控製係統構成

自動控製係統控製過程可分為數據采集和控製兩部分，對被控參數進行檢測，並傳輸給控製儀表，然後控製儀表對采集到的被控參數進行分析，並按已定的控製規律決定控製過程，適時地對執行機構發出控製信號來完成控製。本控製係統的基本框圖如圖二。
　　
具體改造情況：

1、執行機構：在手動蒸汽閥上再並上一套自動調節閥，原手動閥管線作為旁通。因為設計要求溫度應控製在96——100℃，所以對控製閥的控製精度要求很高，采用智能型氣動薄膜調節閥，該閥帶有電-氣閥門定位器，能夠利用負反饋原理來改善調節閥的定位精度和靈敏度，使調節閥能按控製器來的控製信號實現準確定位，控製精度能達到0.2%，此閥在糧油食品、石油化工等行業應用比較廣泛。根據工藝安全原則及被控介質特點，選擇氣開式，對數流量特性。這樣調節閥在小開度時KV（調節閥放大係數）小，控製緩和平穩，調節閥在大開度時KV大，控製及時有效，斷電時，閥門自動關閉。

2、測溫元件及變送器：因被控溫度在200℃以下，選擇德國E+H公司生產的測溫元件及變送器，其為一體化產品，采用兩線製信號輸出，24V直流供電，使用非常方便，價格比國內同類產品較高，但性價較高。該產品測溫元件為鉑電阻溫度計，其加工精度高，工藝比較成熟，在測溫範圍內具有穩定的物理和化學性能、高靈敏度以及冷端溫度零點漂移小的特點。為提高檢測精度，測溫元件與變送器之間采用三線製接法，使熱電阻的連接導線分別加在不平衡電橋測量線路的相鄰兩個橋臂上，這樣，在導線電阻變化時，將不會改變橋路的輸出，從而減小其對儀表讀數的影響，配標準溫度變送器，其輸出信號為4-20mADC標準信號，支持國際通用的HART協議，可以用HART手操器很方便的對測溫量程和零點進行設定以及校正，因其高精度、高可靠性、易維護，該係列產品在國內儀表控製係統中得到廣泛應用。

3、控製器及其參數整定：溫控儀采用先進的微處理器進行智能控製，可根據被控對象自動演算出最佳調節參數，各輸入/輸出回路間均采用光電隔離，具有良好的抗幹擾性和穩定性，精度1%，具有多種係列產品。本次改造采用輸入、輸出均（jun1）為4-20mADC標準信號的產品，負作用控製方式。控製器參數整定，是指決定控製器的比例度P、積分時間TI、微分時間TD的具體數值。整定的實質是通過改變控製器的參數，使其特性和過程特性相匹配，以改善係統的動態和靜態指標，取得最佳的控製效果。根據蒸汽的流量特性本係統選用PID控製規律，參數整定采用工程整定法中的4：1衰減曲線法。先把過程控製係統中控製器參數置成純比例作用（TI=∞，TD=0），使係統投入運行。再把比例度P從大逐漸調小，直到出現等幅振蕩響應。此時的比例度為4：1衰減比例度PS=35% ；兩個相鄰波峰間的時間間隔為4：1衰減振蕩周期TS=10MIN ；根據4：1衰減曲線法公式可算得： P=80%＊35%=28% ，I=30%＊10=3MIN，D=10%＊10=1MIN。

具體操作步驟：

1、檢查控製閥電路及氣路係統連接無誤運行可靠。

2、控製參數設定：在儀表測量值（PV）顯示狀態下，按壓SET鍵，儀表轉入控製參數設定狀態。每按SET鍵即按順序顯示一級參數。

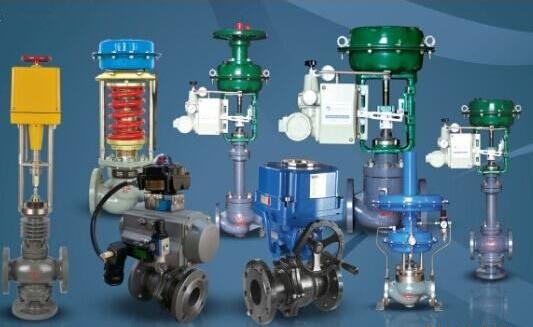

杭州51吃瓜氣動調節閥產品係列
