輸送液體管路中閥門執行機構的防水擊裝置研究
　　
　　在輸油管線係統及煉油化工裝置輸送液體的管路中，當調節閥或開關閥突然開啟或關閉時，可引起較強烈的水擊，輕則引起管道的振動，重則造成設備的損壞。比如，在油庫輕油灌裝係統中，常因終端調節閥關閉速度過快而出現這類問題。因此必須采取措施防止水擊危害。目前已有一些防水擊裝置可供選用，比如泄壓閥、穩壓罐等，但配備這些裝置需要增加成本和維護工作量。如果能對現有閥門的執行機構作些改進，避免或減弱水擊，一方麵能從根源上解決問題，另一方麵可降低防水擊的成本。
　　
　　一、閥門突然開閉原因
　　
　　輸油管線中使用的氣動薄膜流量調節閥、氣動活塞開關閥和電磁開關閥，因能源中斷、通氣或通電及微分作用的影響，會出現迅速開閉。
　　
　　1、能源中斷
　　
　　當由於某種原因使電源或氣源突然中斷時，一般的調節閥或開關閥因為沒有自鎖功能，會瞬時改變狀態，即迅速全開或全關。
　　
　　2、活塞閥和電磁閥的動作
　　
　　活塞閥和電磁閥一般都是二位式，即使是正常動作，其迅速的開閉也不可避免。隻要通氣或通電，閥門瞬時間完成開閉狀態的轉換。
　　
　　3、微分作用的影響
　　
　　目前，在過程控製中使用了許多比例積分微分（PID）調節器，其輸出與輸入偏差的關係為
　　


    式中P--調節器輸出
    k_c--比例放大倍數
    e--輸入偏差
    T_d--微分常數
    T_t--積分常數

        微分作用對於快速消除幹擾影響，盡快穩定係統是有益的。但是，當kc和Td都較大時，若遇稍大些的，則會產生較強烈的微分超調作用，使P迅速增大或減小（視e的符號而定），從而控製閥門瞬時全開或全關。
　　
　　二、閥門開閉產生的水擊壓頭
　　
　　根據理論力學的動量定律推導可得到慣性水擊壓頭與流速瞬變的關係
　　
　　式中ΔH--水擊壓頭，m
　　
　　α--水擊波速，m/s
　　
　　g--重力加速度，m/s2
　　
　　ΔV--流速變化，m/s
　　
　　哈立維爾水擊波速的表達式如下
　　
　　式中E0--輸送液體積彈性係數，MPa
　　
　　E--管材彈性模量，MPa
　　
　　D--平均管徑，m
　　
　　b--管壁厚度，m
　　
　　p--輸送液密度，kg/m3
　　
　　ψ--因數，由管道固定狀態決定。
　　
　　如果突然開閉閥門，將導致流速變化量ΔV很大，產生的水擊壓頭ΔH可能是原先管中液壓的若幹倍，所以突然開閉閥門是產生強烈水擊的原因之一。
　　
　　三、分程緩開閉方法
　　
　　突然開閉閥門將引起流速瞬變。如果閥門緩慢開閉，從而使流速逐漸變化，那麽產生的水擊壓頭可以看成是一係列流速依次瞬間變化的水擊壓頭的代數和，即
　　
　　流速逐漸變化產生的增壓波是逐個發出的，後麵的疊加在前麵之上，管道沿線各截麵處的壓頭逐漸增加，其減壓波也是逐個返回，依次把原來增大了的壓頭減小。流速瞬變時，減壓波來不及返回，產生直接水擊。當流速緩變時，在液流中斷前，部分減壓波已返回，抵消了部分增壓波，形成間接水擊，其值低於直接水擊。若能將流速變化降到適當值，就可以消除水擊的危險性。
　　
　　根據分析，在閥門執行機構上增設一個阻尼機構，使之在接近關閉行程的最後20%範圍內發揮作用，讓閥門分程緩關閉。也就是說，在關閥行程的0~80%範圍內，此阻尼機構不起作用，以保證閥門有良好的動作靈敏性，而在最後的20%關閥行程中分為2級阻尼，使之越到接近全關的位置，阻尼越強烈，消除了流速瞬變造成的水擊危害根源，其中2級阻尼的強度可以用針閥調節，便於根據不同的閥門和過程對象，選擇最佳阻尼，達到防水擊的最好效果。
　　
　　四、處理措施
　　

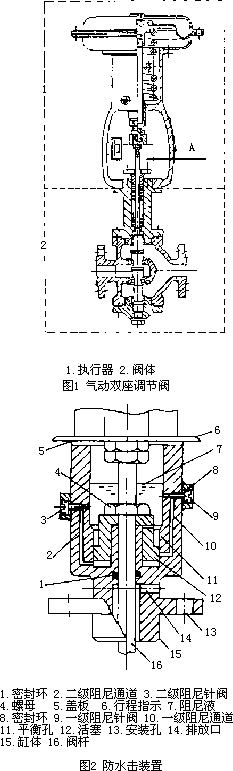

　　用於石油化工行業的閥門及其執行機構的類型很多.比如氣動薄膜式調節閥就有執行機構正作用式、反作用式和閥體正裝式、反裝式等多種組合。由於防水擊阻尼機構必須在關閥行程的末端起作用，所以應根據組合情況裝於執行機構的某個適當位置，其結構略有不同（圖1）。
　　
　　如圖2所示，防水擊裝置的活塞固定在閥杆上並浸泡在阻尼液中，缸體上部直徑大於下部直徑。在調節閥行程的80%範圍內，此閥杆的動作未受阻尼。當活塞移動到關閉方向的最後20%行程時，進入小直徑段，必須將阻尼液從2個回流通道壓出，活塞才能下移。阻尼液回流的速度可以用2個阻尼針閥調整，於是在關閥行程最後20%~15%間閥杆受到一級阻尼。在進入關閥行程的最後5%時，一級回流通道被封閉，剩餘的阻尼液隻能經二級回流通道回流，所以閥的移動速度進一步降低，緩慢完成最後的關閉行程。開閥行程與之相反。由於阻尼液的補充速度受限，在由關閉到開啟5%的行程內閥杆的動作最慢，在其後15%行程內阻尼減小，動作加快，在後麵的80%行程，不受阻尼影響。這樣通過2級阻尼，達到使閥門分程緩開閉的效果。
　　
　　阻尼液可以采用變壓器油、透平油或矽油等粘度適中，性能穩定，適用溫度範圍寬的液體。整個緩閉裝置體積不大，可以安裝在閥門的填料函上，裝卸方便。為了防止沿閥杆填料滲漏出來的少量輸送液汙染阻尼液，設置了排放口。阻尼針閥上有鎖緊裝置，調好後可以鎖定。活塞與缸體的配合麵增加了一定的加工難度，但此結構並不需要太高的精度，即使活塞與缸體間有一定的泄漏時仍能保證足夠的阻尼作用。
　　
　　五、結論
　　
　　將防水擊裝置安裝到DN100mm氣動薄膜調節閥上作了對比試驗。試驗結果表明，加裝分程緩開閉裝置的效果十分明顯。在係統壓力為0.5MPa時，不使用分程緩閉裝置的調節閥，突然關閥時產生的水擊壓力峰值約為3.2MPa。使用了分程緩閉裝置的調節閥，在同樣條件的水擊壓力峰值為1.2MPa。在調節閥最後的5%關閉行程內，動態響應速度有所下降，但不影響工業生產的正常使用要求。
　　
　　綜上所述，使用分程緩開閉裝置改裝而成的防水擊閥門執行機構，能夠在不影響閥門主行程靈敏性的前提下，阻尼關閥行程的最後部分，使直接水擊變為間接水擊.有效地減小了水擊壓頭，對保證係統的安全運行有重要作用。該裝置成本低，結構簡單，便於安裝使用，稍加修改設計，即可製成係列產品，適用於不同結構與不同尺寸的閥門執行機構。
