一、氣動薄膜三通調節閥的概述：
        ZXX/ZXQ(ZJHX/ZJHQ)型新係列氣動薄膜三通調節閥采用圓筒型薄壁窗口形閥芯導向，不同於柱塞形閥芯的襯套導向。配用多彈簧執行機構。具有結構簡單、重量輕、體積小、拆裝方便等優點。廣泛應用於精確控製氣體、液體等介質，工藝參數如壓力、流量、溫度、液位保持在給定值。適合於把一種流體通過三通閥分成二路流出或是把兩種流體經三通閥合並成一種流體的場合。
        本係列產品有三通合流及三通分流兩種。公稱壓力有1.6、4.0、6.4MPa；閥體口徑範圍DN25~200。適用流體溫度由-60℃~+450℃。泄漏量標準Ⅳ級。流量特性有直線、拋物線兩種。

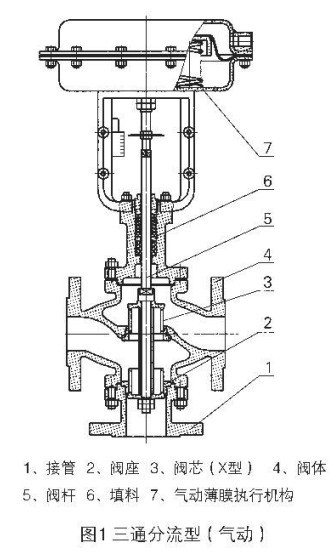

二、氣動薄膜三通調節閥的部件：

三、氣動薄膜三通調節閥的技術參數及工作溫度範圍：

公稱通徑 DN (mm)		25	32	40	50	65	80	100	125	150	200
額定流量係數 (KV)	合流	8.5	13	21	34	53	85	135	210	340	535
	分流	8.5	13	21	34	53	85	135	210	340	535
		可用合流結構替代
額定行程 L (mm)		16	25			40			60
膜片有效麵積 Ae (c m 2 )		280	400			600			1000
公稱壓力 PN (MPa)		1.6 4.0 6.4
固有流量特性		直線、拋物線
固有可調比 R		30
工作溫度 t( ℃ )		普通型：鑄鐵 -20 ~ 200 鑄鋼 -40~250 鑄不鏽鋼 -60 ~ 250 散熱型：鑄鋼 -40 ~ 450 鑄不鏽鋼 -60~450
兩種介質溫度差 t( ℃ )		鑄鐵≤ 150 鑄鋼、鑄不鏽鋼≤ 200
信號範圍 Pr(kPa)		40~200
氣源壓力 Ps(MPa)		0.14~0.4
允許泄漏量		10 -4 X 閥額定容量
允許壓差△ P(MPa)		0.86	0.75	0.48	0.31	0.27	0.18	0.11	0.12	0.09	0.05
