GIQ (D) -1.0W型氣動高真空蝶閥結構原理及技術參數
一、GIQ(D)-1.0W型氣動高真空蝶閥結構原理：
GIQ(D)型氣動高真空蝶閥是由執行機構(氣動、電動)與轉角型蝶閥體二部份組成，中間由支架相連而成。以GIQ型為例：執行機構是由雙氣路氣缸為主體，接受二位四通電磁閥控製輸出的(0.4～0.6MPa)氣源信號壓力為動力，通過控製元件改變氣流方向，執行氣缸驅動蝶閥作啟閉運動。
GI、GIQ、GID型真空蝶閥根據不同的材質，及不同的執行機構分類，適用於-25～200℃的介質，閥體由碳素鋼（鍍鎳）、不鏽鋼及合金鋼等
二、GIQ(D)-1.0W型氣動高真空蝶閥技術參數：
|
公稱通徑(DN)
|
40
|
50
|
63
|
80
|
100
|
150
|
200
|
250
|
300
|
400
|
500
|
600
|
800
|
|
|
適用範圍(Pa)
|
105～6.7x10-4
|
|||||||||||||
|
漏氣率(Pa.L/S)
|
6.7X10-4
|
|||||||||||||
|
流導(L/S)
|
50
|
102
|
156
|
300
|
530
|
1328
|
2550
|
4180
|
7130
|
11000
|
17400
|
27400
|
45000
|
|
|
介質溫度(℃)
|
丁腈橡膠-25 ~ 80 氟橡膠-30 ~ 150
|
|||||||||||||
|
電磁換向閥
|
電源(V/Hz)
|
220/50
|
||||||||||||
|
功率(W)
|
10
|
|||||||||||||
|
電源壓力(MPa)
|
0.4～0.6
|
|||||||||||||
|
法蘭標準
|
JB919-75
|
|||||||||||||
|
安裝位置
|
任意
|
|||||||||||||
|
主要件材質
|
閥體、閥板
|
碳鋼(鍍鎳)或不鏽鋼
|
||||||||||||
|
密封件
|
丁腈橡膠或氟橡膠
|
|||||||||||||

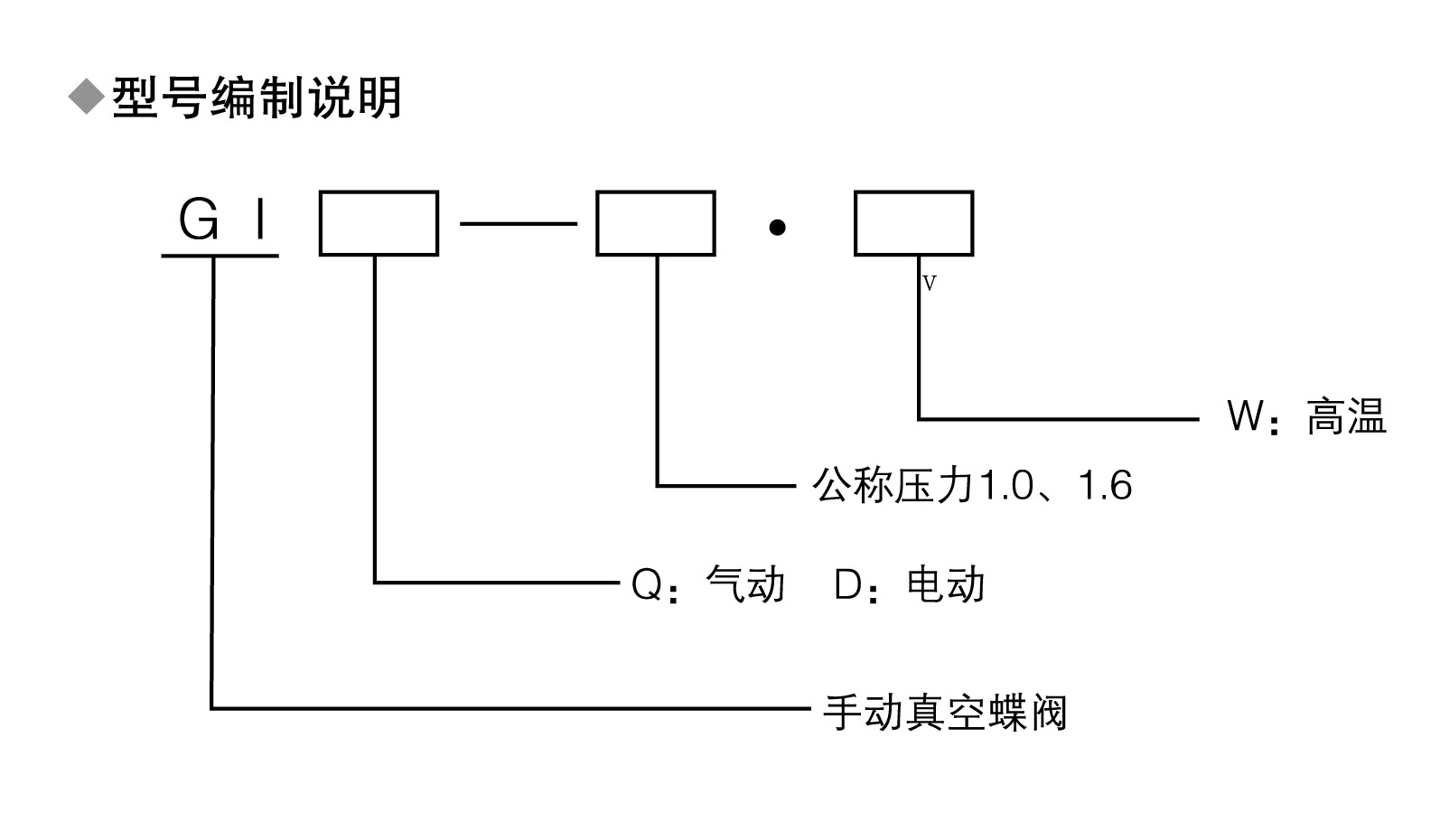

氣動高真空蝶閥型號編製說明：
