ZXP(ZJHP)精小型氣動薄膜直通單座調節閥的性能參數及尺寸
一、ZXP(ZJHP)精小型氣動薄膜直通單座調節閥的性能參數：
|
公稱通徑DN (mm ）
( 閥芯直徑 dn ）
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|||||
|
(10)
|
(12)
|
(15)
|
(20)
|
|||||||||||||
|
額定流量
係數Kv
|
直線
|
1.8
|
2.8
|
4.4
|
6.9
|
11
|
17.6
|
27.5
|
44
|
69
|
110
|
176
|
275
|
440
|
690
|
|
|
等百分比
|
1.6
|
2.5
|
4.0
|
6.3
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
||
|
額定行程 L (mm)
|
16
|
25
|
40
|
60
|
||||||||||||
|
膜片有效麵積 Ae (cm 2 )
|
280
|
400
|
600
|
1000
|
||||||||||||
|
信號範圍 Pr (kPa)
|
20 ～ 100 、 40 ～ 200
|
|||||||||||||||
|
氣源壓力 Ps (MPa)
|
0.14 ～ 0.4
|
|||||||||||||||
|
固有流量特性
|
直線、等百分比
|
|||||||||||||||
|
固有可調比
|
50
|
|||||||||||||||
|
允許泄漏量
|
硬閥座： IV 級 (10 -4 閥額定容量 ) 軟閥座： VI 級
|
|||||||||||||||
|
公稱壓力 PN(MPa)
|
1.0 、 1.6 、 4.0 、 6.4
|
|||||||||||||||
|
工作溫度t
( ℃ )
|
常溫型
|
-20 ～ 200 、 -40 ～ 250 、 -60 ～ 250
|
||||||||||||||
|
散熱型
|
-40 ～ 450 、 -60 ～ 450
|
|||||||||||||||
|
高溫型
|
450 ～ 560
|
|||||||||||||||
|
低溫型
|
-60 ～ -100 、 -100 ～ -200 、 -200 ～ -250
|
|||||||||||||||
*本產品性能指標貫徹GB/T4213-92標準
二、ZXP(ZJHP)精小型氣動薄膜直通單座調節閥的外形尺寸及重量：

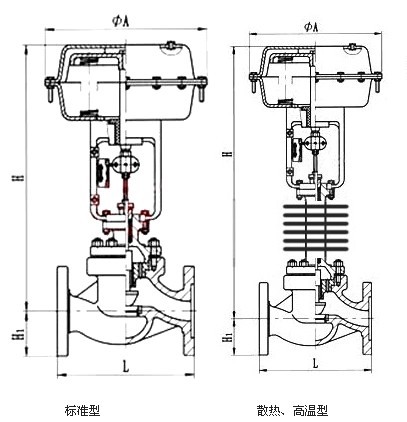

◆ZXP(ZJHP)精小型氣動薄膜直通單座調節閥的外形尺寸：
標準型、散熱型、高溫型外形尺寸表 單位：mm
|
公稱通徑
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
||
|
φ A
|
282
|
308
|
394
|
498
|
|||||||||
|
L
|
PN16 ， 40
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
|
|
PN64
|
230
|
230
|
260
|
260
|
300
|
340
|
380
|
430
|
500
|
550
|
650
|
||
|
H 1
|
PN16
|
53
|
58
|
70
|
75
|
83
|
93
|
100
|
110
|
125
|
143
|
170
|
|
|
PN40
|
53
|
58
|
70
|
75
|
83
|
93
|
100
|
118
|
135
|
150
|
188
|
||
|
PN64
|
65
|
70
|
78
|
85
|
90
|
103
|
108
|
125
|
148
|
173
|
208
|
||
|
H
|
標準
型
|
PN16
|
429
|
438
|
474
|
476
|
502
|
622
|
646
|
687
|
835
|
889
|
981
|
|
PN40
|
429
|
438
|
474
|
476
|
502
|
622
|
646
|
695
|
845
|
896
|
1000
|
||
|
PN64
|
456
|
468
|
511
|
525
|
535
|
663
|
673
|
705
|
868
|
958
|
1260
|
||
|
散熱高溫型
|
570
|
570
|
610
|
610
|
630
|
730
|
810
|
820
|
960
|
1090
|
1180
|
||
*散熱、高溫型高度(H)為PN16的數值 **夾套型高度H1及H均（jun1）增加15％
◆ZXP(ZJHP)精小型氣動薄膜直通單座調節閥的波紋管密封型外形尺寸表：
|
公稱通徑
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
φ A
|
282
|
308
|
394
|
498
|
|||||||
|
L
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
|
H 1
|
53
|
58
|
70
|
75
|
83
|
93
|
100
|
110
|
125
|
143
|
170
|
|
H 標準型
|
446.5
|
453.5
|
490
|
542
|
537.5
|
617.5
|
667
|
675
|
735
|
907.5
|
9
|
◆ZXP(ZJHP)精小型氣動薄膜直通單座調節閥的重量表;單位：kg
|
公稱通徑
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
|
標準型
|
PN16
|
16
|
17
|
19
|
21
|
23
|
35
|
48
|
57
|
64
|
70
|
90
|
|
PN40
|
16
|
17
|
19
|
21
|
23
|
35
|
48
|
60
|
67
|
74
|
95
|
|
|
PN64
|
20
|
21
|
25
|
30
|
33
|
44
|
71
|
91
|
100
|
115
|
145
|
|
|
散熱高溫型
|
17
|
18
|
20
|
22
|
25
|
36
|
51
|
60
|
67
|
74
|
95
|
|
|
波紋管型
|
20
|
21
|
25
|
30
|
33
|
48
|
71
|
91
|
102
|
115
|
145
|
|
|
低溫型
|
20
|
21
|
23
|
26
|
28
|
42
|
58
|
69
|
77
|
84
|
108
|
|
*本表中散熱高溫型的重量以PN16為依據，低溫型以PN40為依
