氣動薄膜套筒調節閥的工作原理及型號編製：
　　
一、氣動薄膜套筒調節閥的概述：
　　
　　ZXM（ZJHM）精小型氣動薄膜套筒調節閥是-種壓力平衡式調節閥。配用多彈簧執行機構，總體結構緊湊、重量輕、穩定性好。流體通道呈S流線型、壓降損失小，允許壓差大，噪音小，流通能力大。廣泛應用於精確控製氣體、液體等介質工藝參數如壓力、流量、溫度、液位保持在給定值。特別適用於流量大，壓差大，泄漏量要求不高的場合。
　　
　　ZXM（ZJHM）精小型氣動薄膜套筒調節閥係列產品有標準型和調節切斷型、波紋管密封型、夾套保溫型等多種品種。產品公稱壓力等級有PN10、16、40、64，閥體口徑範圍由DN20～200，適用流體溫度由-200℃至+560℃，其範圍內多種檔次。泄漏量標準有IV級或VI級。流量特性為線性或等百分比。多種品種、規格可供選擇。
　　
二、氣動薄膜套筒調節閥的工作原理及特點：
　
　　·采用平衡式閥芯結構，軸向不平衡力小，允許壓差大，穩定性好。
　　
　　·套筒互換性強，拆裝方便，容易維修。
　　
　　·全金屬閥芯結構適用多種工作場合，達到IV級泄漏標準，ZXMQ型軟密封結構閥芯達到VI級泄漏標準。
　　
　　·閥體按流體力學原理設計成等截麵低流阻流道，可調範圍大，固有可調比為50，額定流量係數增大30％。
　　
　　·執行機構采用多彈簧結構，高度減少30％。重量減輕30％。
　　
　　·ZXMV型波紋管密封型調節閥，對移動的閥杆形成了完全的密封，堵絕流體外漏。
　　
　　·ZXMJ型調節閥帶有保溫夾套，用於流體冷卻後易結晶、凝固造成堵塞的場合。
　　

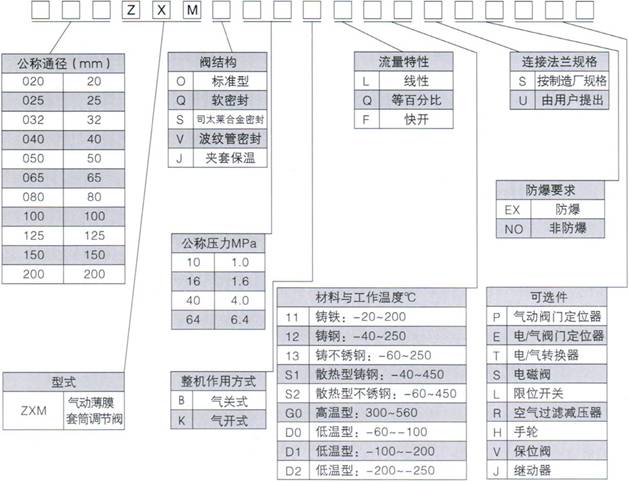

三、氣動薄膜套筒調節閥的型號編製：
　　
四、氣動薄膜套筒調節閥的其它型號：
　　
　　1、ZMAM-16/25/40/64/100
　　
　　2、ZMBM-16/25/40/64/100
　　
　　3、ZJHM-16/25/40/64/100K
　　
　　4、ZJHM-16/25/40/64/100B
