氣動薄膜比例式調節閥應用於壓力管道精確控製係統
一、氣動薄膜比例式調節閥的選型：
　　1、ZXP(ZJHP)精小型氣動薄膜直通單座調節閥采用頂導向結構，配用多彈簧執行機構。具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、流量特性精確、拆裝方便等優點。廣泛應用於精確控製氣體、液體等介質，工藝參數如壓力、流量、溫度、液位保持在給定值。特別適用於允許泄漏量小閥前後壓差不大的工作場合。
　　產品特點：
　　*ZXP標準型工作溫度-20~+200℃,泄漏量等級為IV級
　　*ZXPG散熱型閥蓋增設散熱片,可用於介質溫度-60~+450℃的場合
　　*ZXPV波紋管密封型對上下移動的閥杆形成完全的密封,堵絕流體外漏
　　*ZXPD低溫型采用長頸閥蓋加波紋管封密結構可用於-196℃的深冷場合
　　*ZXPQ調節切斷型軟密封結構閥芯達VI級泄漏標準(微氣泡級)
　　*ZXPJ型夾套保溫型帶用不鏽鋼保溫夾套,用於流體冷卻後易結晶\凝固造成堵塞的場合
　　*ZXPF襯塑型單座調節閥與流體接觸部位襯有F46,填料部位采用聚四氟乙烯波紋管密封,特別適用於強腐蝕介質的自動控製.
　　2、ZXM（ZJHM）精小型氣動薄膜套筒調節閥是-種壓力平衡式調節閥。配用多彈簧執行機構，總體結構緊湊、重量輕、穩定性好。流體通道呈S流線型、壓降損失小，允許壓差大，噪音小，流通能力大。廣泛應用於精確控製氣體、液體等介質工藝參數如壓力、流量、溫度、液位保持在給定值。特別適用於流量大，壓差大，泄漏量要求不高的場合。
　　產品特點：
　　·采用平衡式閥芯結構，軸向不平衡力小，允許壓差大，穩定性好。
　　·套筒互換性強，拆裝方便，容易維修。
　　·全金屬閥芯結構適用多種工作場合，達到IV級泄漏標準，ZXMQ型軟密封結構閥芯達到VI級泄漏標準。
　　·閥體按流體力學原理設計成等截麵低流阻流道，可調範圍大，固有可調比為50，額定流量係數增大30％。
　　·執行機構采用多彈簧結構，高度減少30％。重量減輕30％。
　　·ZXMV型波紋管密封型調節閥，對移動的閥杆形成了完全的密封，堵絕流體外漏。
　　·ZXMJ型調節閥帶有保溫夾套，用於流體冷卻後易結晶、凝固造成堵塞的場合。
　　3、ZXX/ZXQ(ZJHX/ZJHQ)型新係列氣動薄膜三通調節閥采用圓筒型薄壁窗口形閥芯導向，不同於柱塞形閥芯的襯套導向。配用多彈簧執行機構。具有結構簡單、重量輕、體積小、拆裝方便等優點。廣泛應用於精確控製氣體、液體等介質，工藝參數如壓力、流量、溫度、液位保持在給定值。適合於把一種流體通過三通閥分成二路流出或是把兩種流體經三通閥合並成一種流體的場合。
　　產品特點：
　　·流體對閥芯作用方向都處於流開狀態，故閥能穩定工作。
　　·除上閥蓋處襯套導向外，閥芯側麵與閥座內表麵也有導向作用，導向麵積大，工作可靠。
　　·執行機構采用多彈簧結構，高度減小30％，重量減輕30％。
　　*ZXX/ZXQ(ZJHX/ZJHQ)型新係列氣動薄膜三通調節閥-標準型工作溫度-20~+200℃,泄漏量等級為IV級
　　*ZXXG/ZXQG(ZJHXG/ZJHQG)型新係列氣動薄膜三通調節閥-散熱型閥蓋增設散熱片,可用於介質溫度-60~+450℃的場合
　　*ZXXV/ZXQV(ZJHXV/ZJHQV)型新係列氣動薄膜三通調節閥-波紋管密封型對上下移動的閥杆形成完全的密封,堵絕流體外漏
　　4、ZXN(ZJHN)型新係列氣動薄膜雙座調節閥采用雙導向結構，配用多彈簧執行機構，具有結構緊湊、重量輕、動作靈敏、閥容量大、流量特性精確、拆裝方便等優點。廣泛應用於精確控製氣體、液體、蒸汽等介質，工藝參數加如壓力、流量、溫度、液位保持在給定值。特別適用於允許壓差較大，而允許泄漏量也較大的不是很清潔的介質場合。本係列產品有標準型、波紋管密封型、夾套保溫型等多種品種。產品公稱壓力等級有PN10、16、40、64；閥體口徑範圍DN20~200。適用流體溫度由-200℃~+560℃，其範圍內多種檔次。泄漏量標準有II級或IV級。流量特性為線性或等百分比。多種多樣的品種規格可供選擇。
　　產品特點：
　　氣動雙導向雙座調節閥，工作時穩定性好。
　　有兩個閥芯和閥座，采用“四通”閥體，可以方便地由正裝改裝成反裝，氣關閥變氣開閥。
　　閥體按流體動力學原理設計的等截麵低流阻流道，額定流量係數大。
　　不平衡力小，允許使用壓差較大。
　　執行機構采用多彈簧結構，高度減小30%。重量減輕30%。
　　可調範圍大，固有可調比為50%。
　　ZXNV型波紋管密封型調節閥對移動的閥杆形成了完全密封，堵絕流體外漏。
　　ZXNJ型調節閥帶有保溫夾套，用於流體冷卻後易結晶、凝固造成堵塞的場合。
　　5、ZXPD(ZJHPD)氣動薄膜低溫調節閥是一種在低溫、深冷場合使用的調節閥。采用長頸閥蓋保溫，配用多彈簧執行結構，具有總體結構緊湊、重量輕、穩定性好等優點。閥體采用精密鑄造角形結構，材料為鋁合金，具有良好的耐低溫性。波紋管密封保證了調節閥在低溫場合不外漏。因而廣泛應用於冶金、空分、製氧、石油、化工等低溫、深冷場合。特別適用於精確控製低溫氣體、流體（如液氧、液氬等）的工藝參數保持在給定值。本係列產品有連接板安裝型、浮動套安裝型兩種，公稱壓力等級為PN0.6MPa，閥體口徑範圍DN20~100，適用流體溫度-60℃~-250℃範圍內多種檔次，泄漏量等級有IV和VI兩種，流量特性為線性或等百分比。多種多樣的品種規格可供選擇。
　　產品特點：
　　·底進側出，流路簡單，阻力小，閥體容量大
　　·雙導向，閥工作穩定性好
　　·可調範圍大，固有可調比50
　　·波紋管密封對移動的閥杆形成完全密封，堵絕流體外漏
　　·采用浮動套連接，安裝方便
　　·浮動套安裝型
　　·溫夾套，用於流體冷卻後易結晶、凝固造成堵塞的場合。

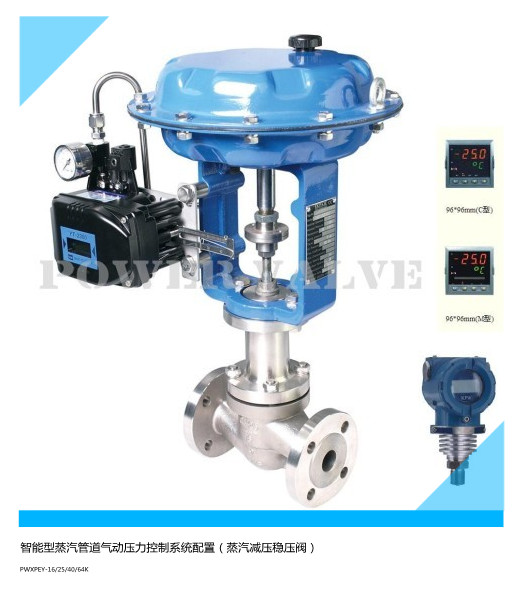

二、氣動薄膜比例式調節閥應用於壓力管道精確控製係統配置：
