氣動切斷球閥的防火、防異常升壓和防靜電結構設計
　　

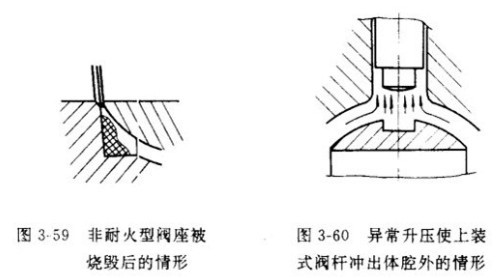

　　球閥的閥座、填料以及大通徑球閥的滑動軸承等大多采用橡膠、氟塑料等非金屬材料製成。當球閥用於輸送石油、天然氣以及氫氣、氧氣等易燃易爆介質時，難免遇到意外的火災。在這種情況下.高分子密封材料就會軟化.甚至燒毀(圖3-59).使球芯失去密封能力，即使球閥關閉，也不能有效地切斷造成嚴重後果。
　　
　　球閥在啟、閉過程中，球體與閥座由於有相對運動。會因摩擦而產生靜電，而橡膠、氟塑料等非金屬材料是優良的電絕緣體，當靜電積累到一定程度，在有火花的條件下就可能導致爆炸。這對於輸送氫氣等易燃易爆介質的場合特別危險。用於輸送液化氣的球閥；當它處於關閉狀態時，積存在閥座之間的閥體體腔內的液化氣會因吸收外界熱量而大量氣化，造成體腔內壓力異常升高。這種異常升壓現象可能導致閥體爆炸或者使閥杆衝出體外(圖3-60)。釀成事故，特別是老式上裝式閥杆的球閥。
　　
　　所有這些，要求球閥設計者采取適當的安全措施，以防患於未然。
                                           　　
一、防火密封結構：
                                         　　

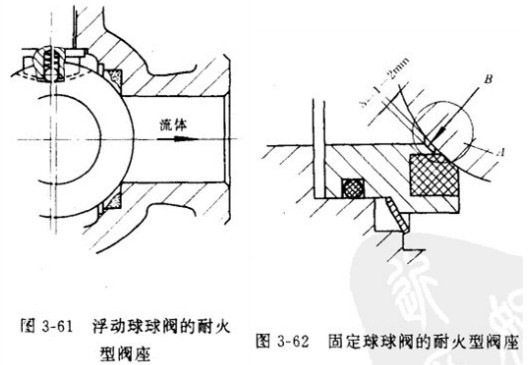

　　3-61為浮動球球閥的耐火型閥座密封結構。一旦失火，其高分子材料閥座被燒毀，球閥的球體在流體壓力作用下，就會向閥後閥座方向推進，使之與加工成直角的閥體閥座槽金屬座麵接觸。起到臨時和部分密封作用.避免災情進一步擴大。
　　
　　圖3-62為固定球球閥的耐火型閥座。當球閥處於正常工作狀態時.彈性閥座的高分子材料密封件與球體接觸並保持密封；此時，球體與彈性閥座上的浮動支座在A處保持1~2mm的間隙，一旦高分子材料密封件被燒毀或軟化則彈性閥座的浮動支座在流體壓力作用下，被推向球體，使預先加工好的金屬支座密封麵D與球體接觸，起到臨時部分密封作用，待災情解除後再予修複或更換。
　　

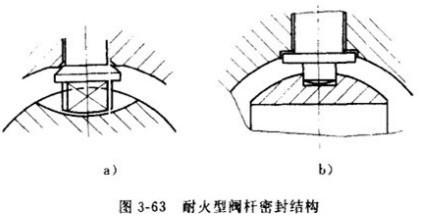

　　3-63為耐火型閥杆密封結構；一旦失火，軟質填料被燒毀或軟化，閥體體腔內的流體壓力將閥杆推向閥體閥杆上的台肩被閥體擋住，並藉高壓流體壓力作用壓緊而密封;此外，它還能防止腔內異常升壓時閥杆衝出體外。
                                                          　　
二、防異常升壓的閥座結構
　　
　　圖3-64所示為浮動球球閥的自動泄壓型閥座（V型槽彈性閥座）。當閥體體腔內異常升壓所產生的作用力超過該閥座的預緊力時，流體可通過與球體接觸的密封麵之間的間隙排到閥後管道，從而起到防異常升壓的作用。
                                                       　　
　　對於固定球球閥；可采用圖3-22和圖3-24所示彈性閥座。當閥體體腔內壓力異常升高時，將反向推動閥座後退使之與球體脫離接觸。流體則沿著閥座與球體之間的間隙流出，消除過壓現象。　　
三、防靜電結構
　　

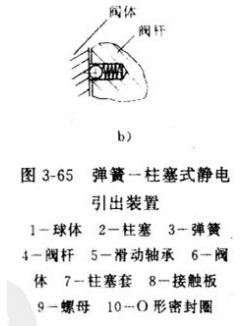

　　圖3-65a所示為彈簧一柱塞式靜電引出裝置。壓縮彈簧加載於柱塞，使球體與閥杆以及閥杆與閥體之間形成靜電通道。這樣，因摩擦產生的靜電便通過彈簧一柱塞傳到閥杆和閥體，從而通過管道與地接通，達到消除靜電積累之目的。
　                                                                                      　
　　圖3-65b所示為彈簧一鋼球式靜電引出裝置；與圖3-65a相似。所不同者隻是將柱塞換成鋼球。它結構簡單、緊湊、便於安裝和拆卸.因此.目前大多采用這種結構。
　　
　　圖3-66所示碟型彈簧式靜電引出裝置，結構簡單，製造方便；並能起支撐球體的作用。
　　
　　圖3-67為圓柱螺旋彈簧式靜電引出裝置；其特點與上述碟型彈簧式相似，這種結構的缺點是:啟閉球閥時彈簧作用在球體上的摩擦阻力較大,因此應用較少。
