氣動內螺紋開關球閥是由截止閥演變而來。它具有相同的旋轉90度提動作，不同的是旋塞體是球體，有圓形通孔或通道通過其軸線。球麵和通道口的比例應該是這樣的，即當球旋轉90度時，在進、出口處應全部呈現球麵，從而截斷流動。

氣動內螺紋開關球閥隻需要用氣旋轉90度的操作和很小的轉動力矩就能關閉嚴密。完全平等的閥體內腔為介質提供了阻力很小、直通的流道。通常認為球閥最適宜直接做開閉使用，但近來的發展已將球閥設計成使它具有節流和控製流量之用。球閥的主要特點是本身結構緊湊，易於操作和維修，適用於水、溶劑、酸和天然氣等一般工作介質，而且還適用於工作條件惡劣的介質，如氧氣、過氧化氫、甲烷和乙烯等。球閥閥體可以是整體的，也可以是組合式的。

一、氣動內螺紋開關球閥特點：

氣動三片式內螺紋球閥及對焊連接球閥分為整體式（一片式）、兩段式及三段式。閥體鑄造采用矽溶膠工藝，結構合理、造型美觀。閥座采用彈性密封結構，密封可靠，啟閉輕鬆。閥杆采用有倒密封的下裝式結構，閥腔異常升壓時，閥杆不會被衝出。二片式、三片式球閥連接形式另有對焊（BW）承插焊（SW）,並均可帶國際標準ISO支架平台和鎖定裝置。可設置90°開關定位機構，根據需要加鎖以防止誤操作，驅動方式:手動、電動、氣動。

1．流體阻力小，其阻力係數與同長度的管段相等。

2．結構簡單、體積小、重量輕。

3．緊密可靠，目前球閥的密封麵材料廣泛使用塑料、密封性好，在真空係統中也已廣泛使用。

4．操作方便，開閉迅速，從全開到全關隻要旋轉90°，便於遠距離的控製。

5．維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。

6．在全開或全閉時，球體和閥座的密封麵與介質隔離，介質通過時，不會引起閥門密封麵的侵蝕。

7．適用範圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用

二、氣動內螺紋開關球閥的技術參數：

公稱通徑：DN10～50

閥體材質：SUS304、SUS316

閥芯材質：SUS304、SUS316

閥杆材質：SUS304、SUS316

密封圈：PTFE、R-PTFE、PPL

填料：PTFE、柔性石墨

適用溫度：-20℃～150℃

作用形式：雙作用/單作用

動作方式：切斷/調節

回信電壓：AC220V/DC24V

氣源：淨化壓縮空氣

氣源壓力：0.4～0.7Mpa

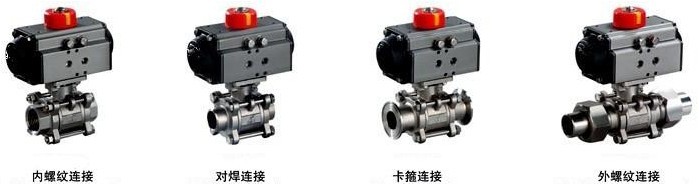

氣動三片式開關球閥的其它連接方式：
