一、氣動兩段式切斷球閥概述：




　　氣動兩段式切斷球閥可以在打開或關閉過程中停頓一次，能夠根據係統要求精確控製流量，尤其適用於化工或油品裝車係統中，例如閥門一次全部打開，開始裝車，當流量接近設定值時，閥門關閉到小流量狀態，當達到設定值時閥門全部關閉。小流量可以在0~45%之間現場設定，比如5%，8%，10%，15%等，最終達到精確控製。

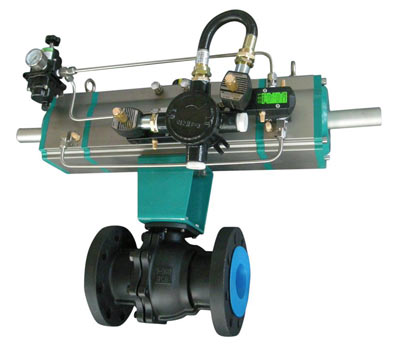

氣動兩段式切斷球閥的組成：
氣動兩段式切斷球閥由氣動單作用或雙作用執行機構和閥體、隔爆型限位開關、隔爆電磁閥選用美國ASCO公司。二段式氣動法蘭球閥，閥體：碳鋼WCB；密封：PTFE，國標法蘭連接：PN16（ANSI150LB），配氣動執行器，ASCO防爆電磁閥；電壓：24VDC；防爆等級：ExdIIBT4；接口：1/2"NPT。隔爆型限位開關，2XSPDT防爆等級：ExdIICT6IP67；環境溫度：-20℃至+70℃，技術參數完全滿足客戶需求。
二、氣動兩段式切斷球閥在化工與油品裝車係統中的優點：
氣動兩段式裝車球閥能盡可能地消除控製閥的突然開關而產生的“水擊”現象，適應各種工藝，包括流速不穩定的單支和多支管路，較好地解決過衝問題，重複性誤差小。
三、氣動兩段式切斷球閥在化工與油品裝車係統中的應用：
在裝車過程中，由於控製閥的突然開關，容易造成管道中的壓力在一瞬間會突然升高，產生很高的壓力峰值，這種現象稱為“水擊”或“水錘”現象。“水擊”產生的壓力峰值往往比正常工作壓力高好幾倍，且常伴有巨大的振動和噪聲，使液壓係統產生溫升，有時會使一些液壓元件或管件損壞，並使某些液壓元件(控製閥、流量計等)產生誤動作，導致設備損壞。因此，在本係統設計主要目標之一，就是盡可能的消除控製閥的突然開關而產生的“水擊”現象。除此之外還要求控製閥能達到以下要求：
·防止噴濺式進液
·低電壓，低功耗，控製較簡單
·啟閉工作可靠、無泄漏，便於維護
·能較好地解決過衝問題，重複性誤差小
·能適應各種工藝，包括流速不穩定的單支和多支管路
·為了保證係統的可靠性，提高裝車精度，我們選擇了氣動兩段式切斷閥
四、氣動兩段式切斷球閥工作原理：
兩段式氣動執行器是一種特殊規格的氣動執行機構，提供了0°、45°、90°或者0°、90°、180°的三位式操作方式，中間位置是依靠兩個輔助活塞的移動產生的機械製動來實現的，中間位置是可調的，如90°行程的執行器能提供5°~85°任意中間位置可調。其工作原理如下：


　　                                                                           氣動兩段式單作用執行器工作原理

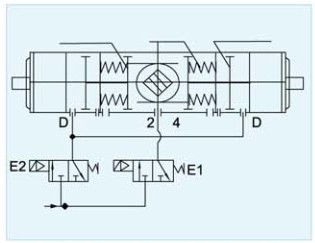

兩段式氣動執行器由標準氣動執行器和另外兩個附加的外部氣缸組成，通過改變附加氣缸的活塞行程，執行器和閥門轉角被停止在預先設定的角度（5°至85°）。因此，閥門流量得以調節。這種裝置由兩個電磁閥控製。如圖：E1=二位三通電磁閥（FC),控製執行器；E2=二位三通電磁閥（FO),用於控製兩個外部氣缸。
控製原理及時序如下所示：
