氣動薄膜單座調節閥的閥結構及應用
一、氣動薄膜單座調節閥 的應用：
廣泛應用於精確控製氣體、液體等介質，工藝參數如壓力、流量、溫度、液位保持在給定值。
二、氣動薄膜單座調節閥 的概述：
氣動薄膜單座調節閥係列產品有頂部導向型和套筒導向型兩種結構，閥體結構緊湊、體積小、結構簡單、流體通道呈S流線型；具有壓降損失小、流量大、可調範圍寬、流量特性曲線精度高、閥芯導向麵積大、抗震性好等優點。廣泛應用於精確控製氣體、液體等介質，工藝參數如壓力、流量、溫度、液位保持在給定值。
氣動薄膜單座調節閥係列調節閥可製成波紋管密封型、蒸汽夾套型、伸長型上閥蓋等特殊結構。

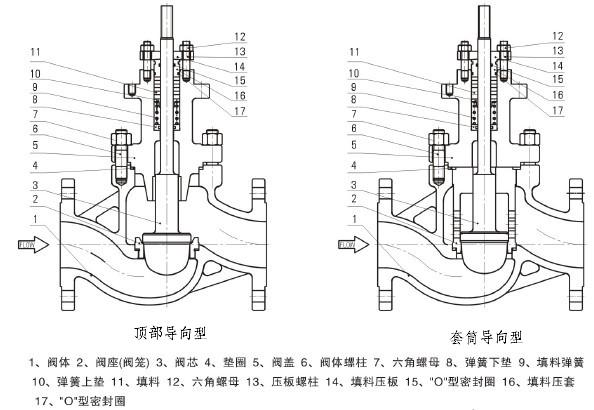

三、氣動薄膜單座調節閥 的閥結構：
四、氣動薄膜單座調節閥 的CV值及行程：
|
公稱通徑DN |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
|
額定KV |
線性 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
|
等百分比 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
|
|
額定行程L(mm) |
16 |
25 |
40 |
60 |
||||||||
|
膜片有效麵積（氣動閥） Ae（cm²） |
280 |
400 |
600 |
1000 |
||||||||
|
固有流量特性 |
線性、百分比 |
|||||||||||
|
固有可調比 |
50:1 |
|||||||||||
