蒸汽管道電動壓力調節閥的安裝及選型

工況概述：
       由於工廠生產工藝的需要，蒸汽是必不可少的工藝介質，需要從電廠輸入蒸汽，因電廠到工廠的距離較遠存在壓力波動較大的情況以及工廠在實際使用的流量波動範圍較大，因此在進入工廠的蒸汽主管道壓力進行減壓穩壓。

1、蒸汽電動壓力調節閥配置:



　　 壓力變送器根據測定的壓力反饋4-20ma.DC電流信號，在控製台中與設定值比較，當兩者之差達到一定數值後，控製台向電動調節閥發出調節信號。而電動調節閥的執行機構按此信號，使閥杆帶動閥芯產生位移，改變通過調節閥的流量，直到測試點壓力達到要求.從而達到自動調節壓力的目的。

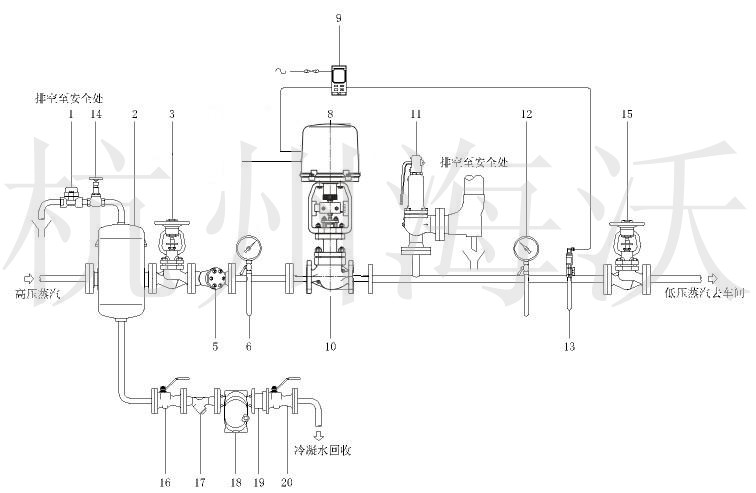

2、蒸汽電動壓力調節閥現場管道配置及安裝:

序號	部件	功能
1	排空氣閥	在起機時排除汽水分離器中的空氣
2	汽水分離器	保護係統不受濕蒸汽影響
3	截止閥	切斷減壓閥的蒸汽供應
4
5	過濾器	保護調節閥不受管道雜質損壞
6	壓力表	監測上遊供給蒸汽壓力
7
8	電動執行器	驅動控製閥
9	電子控製器（安裝於控製櫃中）	調節控製閥的開度
10	控製閥	根據下遊壓力調節蒸汽流量
11	安全閥	保護下遊設備，避免超壓
12	壓力表	監測下遊設定壓力
13	壓力變送器	將壓力信號轉變為電流信號至控製器
14	切斷閥	維修時切斷排空氣閥與管道的連接
15	切斷閥	在無負荷時設定減壓後的壓力
16~20	汽水分離器疏水閥組

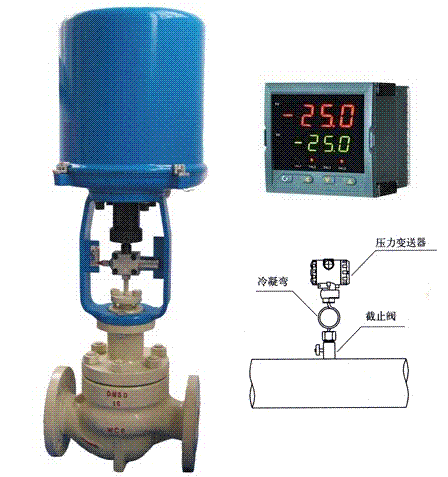

3、蒸汽電動壓力調節閥附件組成:



                                                   蒸汽電動壓力調節閥（電動減壓閥）
