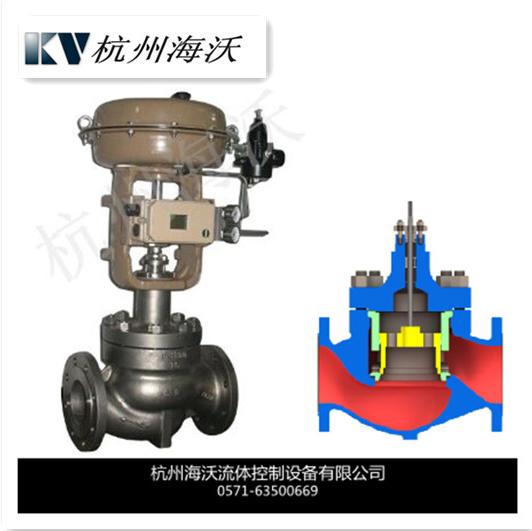

◆HCB型平衡籠式調節閥 產品概述
|
型 式
|
直通單座鑄造球型閥
|
|
|
公稱通徑
|
40、50、65、80、100、150、200、250、300mm
|
|
|
公稱壓力
|
ANSI 125、150、300、600
JIS 10、16、20、30、40K
PN1.6、4.0、6.4MPa
|
|
|
連接型式
|
法蘭連接密封麵型式
|
FF、RF、RJ、LG、MFM
|
|
法蘭標準
|
JIS B2201-1984、ANSI B16.5-1981、
JB/T79.1-94(PN1.6MPa)、JB/T79.2-94(PN4.0、6.4MPa)、
HG20596-97、HG20618-97等
|
|
|
焊接連接
|
嵌接焊SW(40~50mm) 對接焊BW(65~200mm)
|
|
|
材料
|
鑄鋼(ZG230-450)、
鑄不鏽鋼(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、SCS16)鈦等
|
|
|
上閥蓋
|
常溫型(P)
|
-17~+230℃
|
|
伸長I型(EI)
|
-45~-17℃、 +230~+566 ℃
|
|
|
伸長II型(EII)
|
-100~-45℃
|
|
|
伸長III型(EIII)
|
-196~-100℃
|
|
|
注：工作溫度不準超過各種材料的允許範圍。
|
||
|
壓蓋型式
|
螺栓壓緊式
|
|
|
填 料
|
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料
|
|
|
閥芯型式
|
單座壓力平衡式閥芯
|
|
流量特性
|
等百分比特性(%CC)和線性特性(LCC)
|
|
套筒形式
|
分離式套筒
|
|
材 料
|
不鏽鋼(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、
不鏽鋼堆焊司太萊合金、和其它耐腐蝕合金等
|
|
型 式
|
HA多彈簧薄膜執行機構、VA6單作用氣缸活塞執行機構、VP雙作用氣缸活塞執行機構
|
|
膜片材料
|
乙丙橡膠夾尼龍布、丁腈橡膠夾尼龍布
|
|
彈簧範圍
|
20~100、80~240KPa(HA型)，190~350、190~400KPa(VA6型)
|
|
供氣壓力
|
140~400KPa(HA型)、400~500KPa(VA6型、VP型)
|
|
氣源接口
|
RC1/4"(HA、VA型)、G3/8、1/2"(VP型)
|
|
環境溫度
|
-30~+70℃
|
如需提供選型服務，請提供一下確切的工藝參數，以便於準確的選型：
·調節閥名稱、型號、用途
·公稱通徑、公稱壓力(MPa)、工作溫度及範圍
·閥前實際壓力,閥後實際壓力
·介質名稱及狀態
·介質流量（最大值、正常值、最小值及準確的流量單位）
·閥蓋型式
·整機作用方式(氣開還是氣關),儀表風(氣源)壓力
·閥體、閥內件材質要求
·附件要求:
閥門定位器（隔爆要求、是否帶反饋及其它通訊類要求）、空氣過濾減壓器、電磁閥、保位閥、
閥位傳送器、 (頂裝/側裝)手輪等
·閥體法蘭標準(不指明時我廠按GB9113-2000規定供貨)
·閥體結構長度( 法蘭麵距L) (不指明時我廠按GB12221-2005規定供貨)
·其它特殊要求(如耐蝕要求，防爆要求,泄漏等級限製要求，等等)
|
