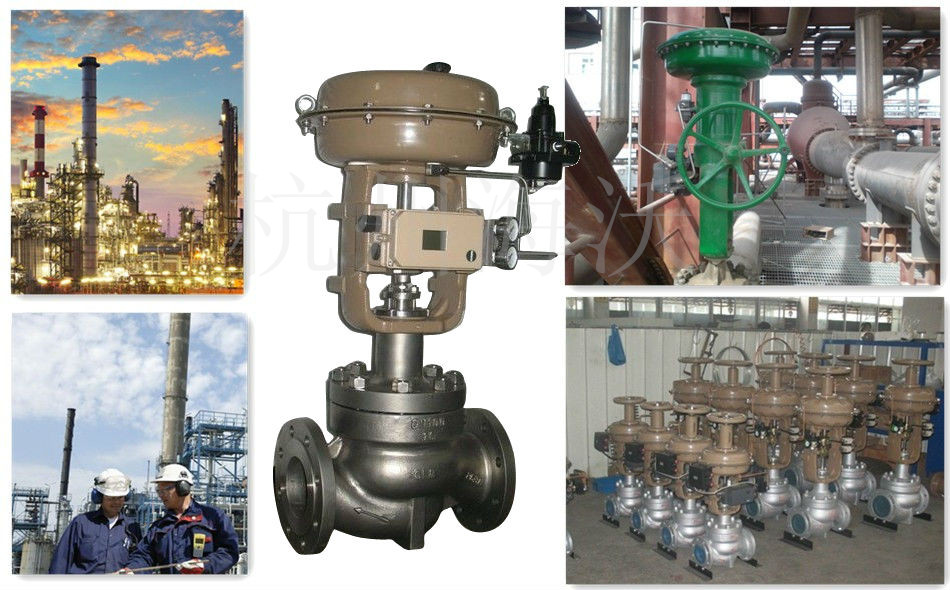

 ◆HTS氣動薄膜頂部導向單座調節閥  產品概述

 HTS氣動薄膜頂導向單座調節閥閥芯采用上導向結構，閥結構緊湊，有呈S流線型的通道，使其壓降損失小，流量大，可調範圍廣，流量特性精度高，符合IEC534-2-1976標準。調節閥的泄漏量符合ANSI B16.104標準。調節閥配用多彈簧薄膜或氣缸執行機構，其結構緊湊，輸出力大。本產品符合GB/T4213-92標準。
◆HTS氣動薄膜頂部導向單座調節閥  閥本體
型       式：直通單座鑄造球型閥
公稱通徑： 32、40、50、65、80、100、125、150、200、250mm
公稱壓力： ANSI 125、150、300、600
                   JIS 10、16、20、30、40K
                   PN1.6、4.0、6.4MPa
法蘭連接密封麵型式： FF、RF、RJ、LG、MFM，
法蘭標準：JIS B2201-1984、ANSI B16.5-1981、JB/T79.1-94(PN1.6MPa)、
                 JB/T79.2-94(PN4.0、6.4MPa)、HG20596-97、HG20618-97等，
焊接連接：
                 嵌接焊SW(40~50mm)  ；   對接焊BW(65~200mm)
材       料：鑄鋼(ZG230-450)、CrMo鋼、鑄不鏽鋼(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、
                 SCS16)鈦、哈氏合金等耐腐蝕合金
上 閥 蓋：常溫型(P) -17~+230℃，
                 伸長I型(EI) -45~-17 +230~+566 ℃℃，
                 伸長II型(EII) -100~-45℃，
                 伸長III型(EIII) -196~-100℃
壓蓋型式：螺栓壓緊式
填       料： V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料
◆HTS氣動薄膜頂部導向單座調節閥 閥內組件



閥芯型式
單座柱塞型閥芯
流
量
特
性
 高容量
流量特性
金屬閥座
等百分比特性(%C)和線性特性(LC)
軟閥座
等百分比特性(%T)和線性特性(LT)，
高精度
流量特性
金屬閥座
等百分比特性(%CF)和線性特性(LCF)
軟閥座
等百分比特性(%TF)和線性特性(LTF)
材料
不鏽鋼(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L不鏽鋼堆焊司太萊合金、鈦和耐腐蝕合金等



◆HTS氣動薄膜頂部導向單座調節閥 執行機構



型       式
HA多彈簧薄膜執行機構、VA6單作用氣缸活塞執行機構、
VP雙作用氣缸活塞執行機構
膜片材料
乙丙橡膠夾尼龍布、丁腈橡膠夾尼龍布
彈簧範圍
20~100、80~240KPa(HA型)，190~350、190~400KPa(VA6型)
供氣壓力
140~400KPa(HA型)、400~500KPa(VA6型、VP型)
氣源接口
RC1/4"(HA、VA型)、G3/8、1/2"(VP型)
環境溫度
-30~+70℃




◆HTS氣動薄膜頂部導向單座調節閥閥 作用型式

       用正作用或反作用執行機構實現閥的氣-關式或氣-開式

◆HTS氣動薄膜頂部導向單座調節閥 附件
      閥門定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等


杭州51吃瓜專業提供HTS氣動薄膜頂導向單座調節閥係列產品,

歡迎來電谘詢氣動薄膜單座調節閥產品詳細信息 。我們將竭誠為您提供優質的服務！

      如需提供選型服務，請提供一下確切的工藝參數，以便於準確的選型：

·調節閥名稱、型號、用途
·公稱通徑、公稱壓力(MPa)、工作溫度及範圍
·閥前實際壓力,閥後實際壓力
·介質名稱及狀態
·介質流量（最大值、正常值、最小值及準確的流量單位）
·閥蓋型式
·整機作用方式(氣開還是氣關),儀表風(氣源)壓力
·閥體、閥內件材質要求
·附件要求:
  閥門定位器（隔爆要求、是否帶反饋及其它通訊類要求）、空氣過濾減壓器、電磁閥、保位閥、
  閥位傳送器、  (頂裝/側裝)手輪等
·閥體法蘭標準(不指明時我廠按GB9113-2000規定供貨)
·閥體結構長度( 法蘭麵距L) (不指明時我廠按GB12221-2005規定供貨)
·其它特殊要求(如耐蝕要求，防爆要求,泄漏等級限製要求，等等)
