近幾十年，隨著現代科學技術的發展，工程項目中對低溫閥門的需求越來越多。低溫閥門在化肥、LNG 及石油化工等領域使用較多。

      低溫閥門所控製的介質除了液氮和其他液態惰性氣體外，大部分介質不但易燃、易爆，而且在升溫或者閃蒸時會發生氣化，致使體積急劇膨脹，容易導致泄漏和爆炸。

     基於介質特點及適應閥門在低溫下使用的要求，低溫閥門的設計、製造、試驗和安裝方法等均與普通閥門有不同之處。

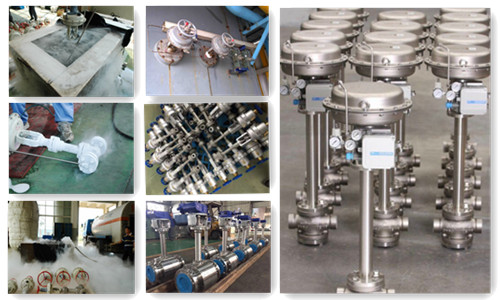

  低溫閥門的選型及標準（氣動低溫調節閥-低溫球閥-低溫切斷閥）-杭州51吃瓜流體控製設備有限公司

低溫閥門的標準和定義

不同標準對低溫閥門有不同定義。

• 英國閥門標準 BS6364《低溫用閥門》適用於介質溫度範圍為 -50℃~-196℃ ；

• 美 國 標 準 MSSSP-134 《對低溫閥門及其閥體/閥蓋加長體的要求》對低溫的解釋為“對於標準慣例來說，低溫範圍介於 -100℃~ -195℃”；

• 中國國家標準GB/T 24925《低溫閥門技術條件》標準適用於介質溫度範圍為 -29 ℃~ -196℃；

• 殼牌閥門標準 SHELL MESC SPE 77/200《低溫及超低溫用閥門》適用於介質溫度範圍為 -30 ℃~ -196℃。

國外根據各種不同氣體在常壓下的液化溫度一般分為六種溫度級。

• 一級為 0~ -46℃，

• 二級為 -47~ -60℃，

• 三級為 -61~ -70℃，

• 四級為-71~-101℃ ，

• 五級為-102~-196℃ ，

• 六級為-253℃以下。

一般將 -46~-150℃稱為低溫 ，-150℃ 以下稱為超低溫。

石化行業對低溫閥門的定義是按照輸送介質的設計溫度來定義的，一般將應用在介質溫度 -40 ℃以下的閥門稱作低溫閥，應用在介質溫度 -101 ℃以下的閥門稱作超低溫閥門。

低溫閥門設計特點

1、低溫閥門的材料選擇

      低溫閥門的工作介質不僅溫度低，而且大部分或有毒，或易燃、易爆，而且滲透性強，因此決定了對閥門用材的諸多特殊要求。在低溫狀態下鋼的機械性能與常溫時不同，低溫用鋼，除強度外，最重要的指標就是其低溫衝擊韌性。材料的低溫衝擊韌性與材料的脆性轉變溫度有關，材料的脆性轉變溫度愈低，材料的低溫衝擊韌性愈好。碳鋼等體心立方晶格的金屬材料存在低溫冷脆現象，而奧氏體不鏽鋼等麵心立方晶格的金屬材料其衝擊韌性基本不受低溫影響。

      低溫閥門閥體、閥蓋等耐壓零件的材料，通常采用低溫強度好的韌性材料，同時還要考慮焊接性、機加工性能、穩定性和經濟性等因素。

設計時，最常用的是 -46℃、-101℃和-196℃三個低溫級別。-46℃低溫級一般選用低溫碳鋼，-101℃和 -196℃低溫級一般選用 300係列奧氏體不鏽鋼，這種不鏽鋼有適中的強度、較好的韌性和較好的加工性能等。

2、低溫閥門的結構設計

1）閥蓋結構設計

      低溫閥門的一個最顯注的特點就是其閥蓋一般為長頸結構，在 GB/T 24925《低溫閥門技術條件》中也有明確規定 “低溫閘閥、截止閥、球閥、蝶閥的閥蓋應根據不同的使用溫度要求設計成便於保冷的長頸閥蓋結構，以保證填料函底部的溫度保持在 0℃以上”。 加長閥蓋結構的設計主要是為了使閥門操作手柄和填料函結構遠離低溫區，既可以避免溫度太低造成操作人員凍傷，也可以保證填料函和壓套在正常的溫度下使用，防止填料的密封性能降低，延長填料的使用壽命。因為在低溫狀態下隨著溫度的降低，填料彈性逐漸消失，防漏性能隨之下降，由於介質滲漏造成填料與閥杆處結冰，影響閥杆正常操作，同時也會因閥杆上下移動而將填料劃傷，引起嚴重泄漏。所以低溫閥門必須采用長頸閥蓋結構形式。此外，長頸結構還便於纏繞保冷材料，防止冷能損失。由於低溫管道一般有著較厚的保冷層厚度，長頸閥蓋便於保冷施工，並使填料壓蓋處於保冷層外，有利於需要時隨時緊固壓蓋螺栓或添加填料而無需損壞保冷層。

      BS6364、MSS SP-134 和 SHELL MESC SPE77/200 標準均對閥蓋加長尺寸進行了規定。其中，BS6364 規定了15～ 500帶冷箱的加長尺寸， 並規定非冷箱最小加長長度應為250mm；MSS SP-134 則包含了15～300的帶冷箱和非冷箱的加長尺寸要求，比較而言，非冷箱加長尺寸比 BS6364 規定長，帶冷箱加長尺寸比 BS6364 規定短。SHELL MESC SPE 77/200則沒有對帶冷箱和非冷箱進行區分，規定了15～1200在不同溫度範圍的長度 。

      綜合考慮，SHELL MESC SPE 77/200 其加長長度選用範圍較寬使用比較方便可靠，如用於低溫關鍵場合可參考 SHELL MESC SPE 77/200 標準進行設計或按設計單位特殊長度要求進行設計。此外，在進行長度選用時還需考慮設計保冷層厚度是否大於該長度，如是則應加長以和保冷厚度匹配。
