導熱油溫度控製裝置原理及構成

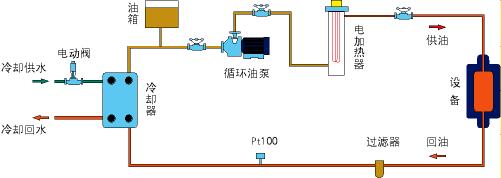

導熱油溫控裝置是由循環油泵、電加熱器、冷卻器、冷卻閥（或風機）、溫度傳感器、油箱、閥組及控製櫃構成。溫控裝置特別適合於高溫冷卻需求（冰點以下），該裝置經常是以加熱為主，冷卻為輔。
導熱油溫控裝置為閉式循環結構，以電能作為加熱源、以油泵作為循環動力,控製櫃的溫控單元（PLC或溫控表）通過溫度傳感器檢測回油溫度，控製（PID）電加熱器和冷卻閥（或風機），進而控製加熱和冷卻過程：油經過加熱器加熱後，通過油泵強製循環將熱量傳送至設備，油在設備中放熱並對設備進行加熱後溫度下降，再循環至加熱器進行循環加熱；當溫度超過設定溫度時，加熱器停止，開啟冷卻閥（或風機）進行冷卻，保持裝置溫度恒定在設定的工作溫度。
獨立安裝的油箱具有補油、排氣、膨脹三種功能，保證導熱油溫控裝置穩定運行。
裝置特點：
◆以導熱油作為工作介質，常壓下實現高溫運行，常用溫度範圍為0～400℃。
◆鎳鉻合金電加熱管，PT100溫度傳感器。
◆導熱油泵采用高溫機械密封無水冷型和高溫屏蔽無水冷型兩種產品。
◆控製櫃采種用SIEMENS觸摸屏及PLC，FUJI溫控表、Schneider電器。
◆PID自整定功能的溫度控製過程，可實現控溫精度：±1℃，工作溫度可隨時設定。
◆控製櫃具有超溫、缺油、幹燒、過載保護及自動排氣功能。
◆溫控裝置整體撬裝出廠，每一控溫通道獨立控製

（電加熱電動溫度調節閥控製水冷卻）

（電動三通調節閥控製用戶導熱油加熱，電磁閥控製水冷卻）
