氣動（電動）三通調節閥的結構特點及應用

氣動（電動）三通調節閥的結構特點：
　　
（1）三通調節閥的分流調節閥工作時，一個通路處全關，另一個通路全開位置，關閉時受力與單座調節閥相似。
　　
（2）三通是由單、雙座調節閥改型而成，並利用閥芯自身導向，更換氣開氣閉時，必須更換執行機構。
　　
（3）由於小口徑不平衡力小，當DN≤80時，合流調節閥可用於分流場合。
　　
（4）三通調節閥閥芯與套筒調節閥的套筒一樣，其節流麵積有開大窗口和打小孔（噴射型）兩種，後者有降低噪音，減少共振的功能。
　　
氣動（電動）三通調節閥中合流閥與分流閥的閥芯:
　　
　　合流調節閥和分流調節閥的閥芯位置不一樣，合流調節閥的閥芯位於兩座調節閥之內，分流調節閥的閥芯位於兩閥座之外，這樣設計的閥芯，可使流體的流動方向將閥芯處於流開狀態，合流調節閥能穩定操作。所以，一般而言，合流調節閥應用於合流的場合，分流調節閥應用分流的場合。
　　
氣動（電動）三通調節閥的使用場合:
　　

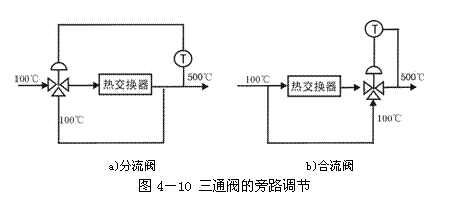

　　三通調節閥常用於熱交換器的旁路調節，也可用於簡單的配比調節。旁通調節是調節熱交換器的旁通量來控製其出口流體的溫度。如圖4－10所示，三通調節閥裝在旁路的入口為分流，裝在旁路的出口為合流。合流調節閥流通能力較分流調節閥大，調節靈敏，但應注意溫差對調節閥的影響。 由圖4－11可見，比起二個二通調節閥的旁路調節，用三通調節閥旁路調節可以省掉一個二通調節閥和一個三通接管，不但費用省，而且占地小，因此得到了廣泛應用。
