1.整體球球閥-----例如：氣動切斷球閥、電動切斷球閥
　　

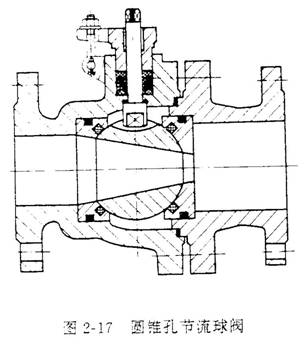

　　整體球是球閥啟、閉件最常用的結構形式。所謂整體球，即是在一隻完整的球體上加工出直通、三通以及多通圓截麵孔流道，這種球體通常用於“閉路”球閥。此外，整體球的流道截麵還可以加工成圓錐形孔（圖2-17）、三角形錐孔以及其它曲線形狀的流通截麵。這些特殊流道截麵形狀的球閥，一般作為節流閥用。應當指出，由於球閥閥座係氟塑料等軟質材料製成，一般不耐衝刷，將球閥用於節流場合並不十分理想。但對於密封要求不嚴格、或與其它閉路閥（如截止閥、閘閥等）配合使用的場合，並用耐流體衝刷的金屬材料製造閥座時，用於節流場合尚可。
　　
2.半球體球閥-氣動偏心半球閥，氣動V型切斷球閥，氣動V型調節球閥
　　

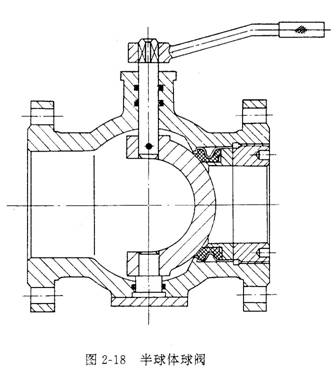

　　球閥往往是靠閥後或閥前閥座達到單麵密封的，隻有極個別特殊場合才使用閥前、閥後雙麵密封。因此，在通常情況下，隻有一半球麵起密封作用。於是，產生了的圖2-18所示的半球體球閥。
　　
　　半球體球閥的主要優點是球體重量輕，精加工表麵積小，並能減小球閥啟動時的慣性力，因此，這種球閥開始受到重視。
　　
　　圖2-29 V形缺口半球體球閥
　　
　　圖2-19所示的V形球閥，球體結構雖屬半球體球閥，但其設計構思和用途卻不同。V形球閥主要用於輸送纖維和紙漿等介質。球體上的V形缺口能起切斷機作用，以避免纖維物料粘在球體、閥體和閥座之間。此外，V形球閥還廣泛用來調節流體流量（見後）。
　　
3.截球體球閥--氣動偏心旋轉球閥，電動偏心旋轉球閥
　　
　　截球體球閥係將整體球截取其一弓形或扇形體作為關閉件，從而在保持原有普通球閥密封性能的基礎上，達到減輕球體重量，減少球麵加工麵積，降低生產成本的目的。
　　
　　（1）弓形截球體球閥
　　
　　弓形截球體球閥又稱偏心旋轉調節閥或凸輪撓曲閥，於本世紀60年代初由美國梅索尼蘭國際公司（Masoneilan Inter CO.）法國分公司研製成功。
　　

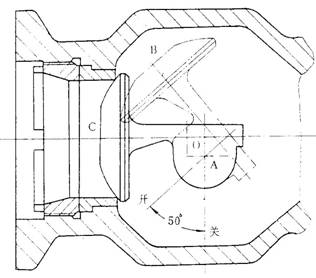

　　圖2-20 弓形截球體球閥原理圖
　　

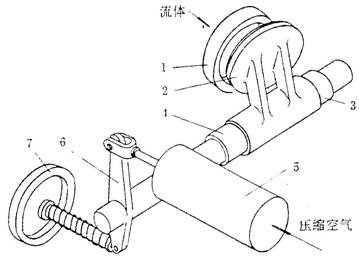

　　圖2-21 氣動弓形截球體球閥原理圖
　　
　　1-閥座 2-截球體 3-軸套 4-軸 5-氣缸 6-連杆 7-手輪
　　
　　弓形截球體球閥的作用原理如圖2-20、2-21所示。其關閉件2為一弓形截球體，當氣缸5的活塞杆推動連杆機構6而帶動關閉件（截球體）2繞旋轉中心A轉動時，截球體球麵上之B點則繞旋轉中心A，由B移動到C，此時相對於閥體中心0，從B到C的軌跡為一凸輪狀偏心，向下進入閥座，使閥門關閉並保持密封。
　　
　　由於該閥存在上述凸輪偏心，使氣動裝置在帶動閥門關閉件從開啟到關閉過程中，作用在閥座上的密封力逐漸增加。即使閥門關閉件的球形表麵與閥座密封麵由完全脫離至接觸，並逐漸增大其密封比壓，直至完全密封，反之亦然。這就大大改善了普通球閥的密封狀況和密封效果，為在球閥上使用硬質密封材料，如各種金屬及硬質合金等，創造了有利條件，為在高溫、高壓及磨損嚴重的場合使用球閥開辟了路徑。
　　
　　此外，該閥由於采用了弓形截球體及對夾式連接，省去了一對連接法蘭，所以重量輕，一般比通用球閥輕三分之一以上。因此，弓形截球體球閥的出現，標誌著球閥技術進入了新的階段。
　　
　　圖2-22 弓形截球體球閥的流量特性曲線
　　
　　1-直線特性曲線 2-弓形截球體球閥的特性曲線 3-等百分比特性曲線
　　
　　該閥流通能力大，比單座和雙座式調節閥分別大50%和20%以上，調節性能好，流量特性為修正等百分比曲線——近似於線性特性（見圖2-22）。因此弓形截球體球閥己大量用作調節閥，其次還當作耐磨、耐衝刷閥應用於含固體物料流體及高溫、高壓場合。
　　
　　（2）扇形截球體球閥
　　

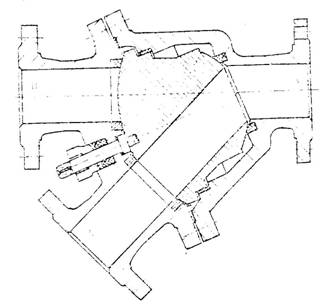

　　圖2-23 扇形截球體球閥
　　
　　1-右閥體 2-閥座 3-扇形截球體 4-滑動軸承 5-墊片 6-左閥體 7-閥杆 8-填料 9-填料壓蓋
　　

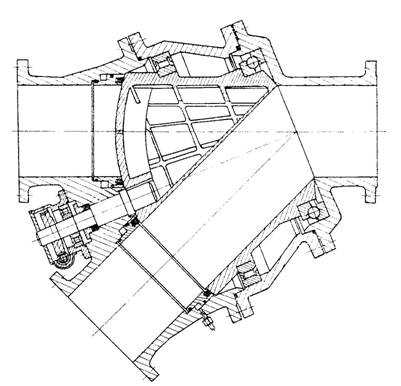

　　圖2-24 扇形截球體球閥
　　
　　扇形截球體球閥的結構如圖2-23及圖2-24所示。它以扇形截球體為關閉件，除具有結構尺寸小、重量輕的優點外，還能使兩條相交的流體管道由直角正交變成銳角（一般為45°）斜交，減小了流體阻力，並有利於管道布置。這種球閥的另一個特點是：在三個通道中，有兩個通道在溝通時構成直線，相當於直通球閥。如將圖2-23及圖2-24所示之截球體反時針方向旋轉180º後，A、B溝通即可。在管線布置時，可將A，B通道作為主管道使用。
　　
　　該閥的缺點是：由於截球體3係非中心對稱體，當A、C通道溝通時，流體在關閉件扇形截球體上產生反衝力。截球體在該反衝力作用下使閥座2的密封力沿圓周的分布不均勻，造成偏斜磨損，導致滲漏。雖然有滑動軸承4起支承作用，能抵消部分不平衡力，但使滑動軸承磨損大。此外，在扇形截球體上需要加工出兩個不同半徑的密封球麵，因此，機械加工困難。隻有特殊需要場合才用這種球閥。
