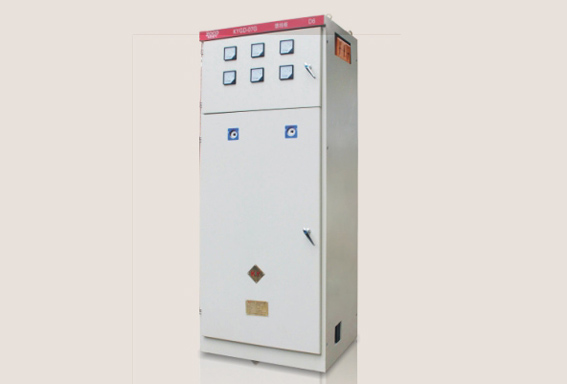

礦用一般型開關櫃的組成及分類

【摘要】礦用一般型開關櫃是指按一定的線路方案將一次設備、二次設備組裝而成的，用來對線路、設備實施控製、保護的成套配電裝置。今天，中科小編為大家簡單講解一下礦用一般型開關櫃的組成及分類。

礦用一般型開關櫃的分類

礦用一般型開關櫃分固定式和手車式，而按進出線電壓等級又可以分高壓(固定式和手車式)和低壓礦用開關櫃(固定式和抽屜式)。

礦用一般型開關櫃的組成

開關櫃的結構大體類似，主要分為母線室、斷路器室、二次控製室(儀表室)、饋線室，各室之間一般有鋼板隔離。

礦用一般型開關櫃的內部元器件包括：母線(匯流排)、斷路器、常規繼電器、綜合繼電保護裝置、計量儀表、隔離刀、指示燈、接地刀等。從應用角度劃分：

(1)進線櫃：又叫受電櫃，是用來從電網上接受電能的設備(從進線到母線)，一般安裝有斷路器、CT、PT、隔離刀等元器件。

　　(2)出線櫃：也叫饋電櫃或配電櫃，是用來分配礦用開關櫃電能的設備(從母線到各個出線)，一般也安裝有斷路器、CT、PT、隔離刀等元器件。

　　(3)母線聯絡櫃：也叫母線分斷櫃，是用來連接兩段母線的設備(從母線到母線)，在單母線分段、雙母線係統中常常要用到母線聯絡，以滿足用戶選擇不同運行方式的要求或保證故障情況下有選擇的切除負荷。

　　(4)PT櫃：電壓互感器櫃，一般是直接裝設到母線上，以檢測母線電壓和實現保護功能。內部主要安裝電壓互感器PT、隔離刀、熔斷器和避雷器等。

　　(5)隔離櫃：用來隔離兩端母線用的或者是隔離受電設備與礦用開關櫃用的，它可以給運行人員提供一個可見的端點，以方便維護和檢修作業。由於隔離櫃不具有分斷、接通負荷電流的能力，所以在與其配合的斷路器閉合的情況下，不能夠推拉隔離櫃的手車。在一般的應用中，都需要設置斷路器輔助接點與隔離手車的聯鎖， 防止運行人員的誤操作。

　　(6)電容器櫃：也叫補償櫃，是用來作改善電網的功率因數用的，或者說作無功補償，主要的器件就是並聯在一起的成組的電容器組、投切控製回路和熔斷器等保護礦用開關櫃。一般與進線櫃並列安裝，可以一台或多台電容器櫃並列運行。

　　(7)計量櫃：主要用來作計量電能用的(千瓦時)，又有高壓、低壓之分，一般安裝有隔離開關、熔斷器、CT、PT、有功電度表(傳統儀表或數字電表)、無功電度表、繼電器、以及一些其他的輔助二次設備(如負荷監控儀等)。

　　(8)GIS櫃：又叫封閉式組合電器櫃，它是將斷路器、隔離開關、接地開關、CT、PT、避雷器、母線等封閉組合在金屬殼體內，然後以絕緣性能和滅弧性能良好的氣體(一般用六氟化硫SF6)作為相間和對地的絕緣措施，適用於高電壓等級和高容量等級的電網中，用作受配電及控製。

　　(9)斷路器：礦用開關櫃正常工作情況下，斷路器處於合閘狀態(特殊應用除外)，接通電路。當進行自動控製或保護控製操作時，斷路器可以在綜保裝置控製下進行電路的 分斷或接通操作。斷路器不僅可以通斷正常的負荷電流，而且能夠承受一定時間的短路電流(數倍甚到幾十倍的正常工作電流)，並可以分斷短路電流，切除故障線路和設備。所以說，斷路器的主要功能就是分斷和接通電路(包括分斷和接通正常電流、分斷短路電流)。
