高壓真空開關櫃的結構特點及工作環境介紹

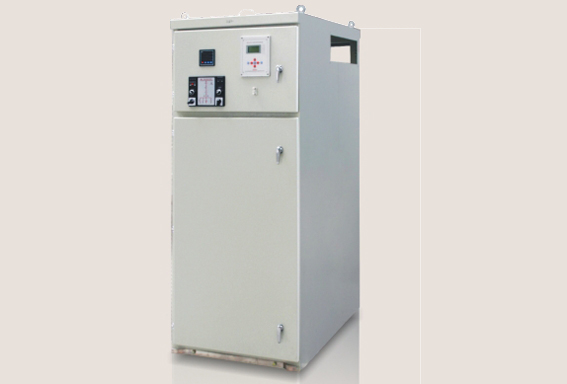

高壓真空開關櫃采用鋼板封閉式結構，電纜從櫃底後側進出，前麵上、下門可轉角大於90度，監視儀表、信號指示及操作開關均裝在上門，上門內側為二次電氣箱，所有繼電保護及二次線均布置於箱內，繼電器板可轉出箱外，維修相當方便，儀表繼電器室上、下裝有接線端子排，供櫃間小母線用。手車室真空斷路器置手車室門關後可將手車式真空斷路器搖到試驗位置（推出）和工作位置，並且門外搖把可進行手動操作。

高壓真空開關櫃，適用於50Hz， 額定電壓6kV，額定工作電流630A及以下電力係統，在礦山井下、井底車場和主要通風巷道機電峒室和其它場所，作為接受、分配電能、動力配電、照明等配電設備使用，並供控製井下抽水泵電動機配電設備使用。
