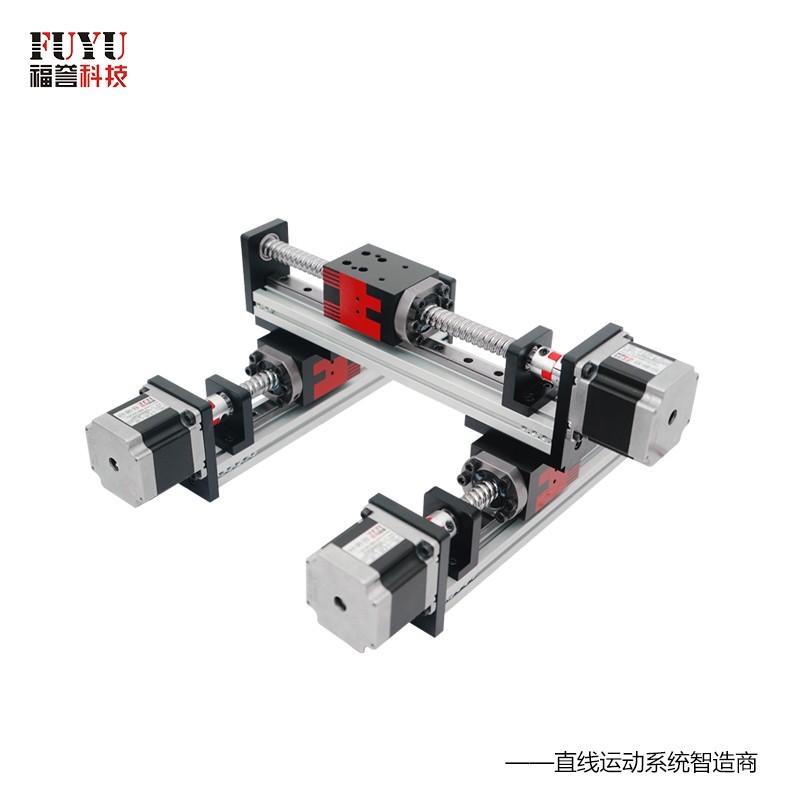

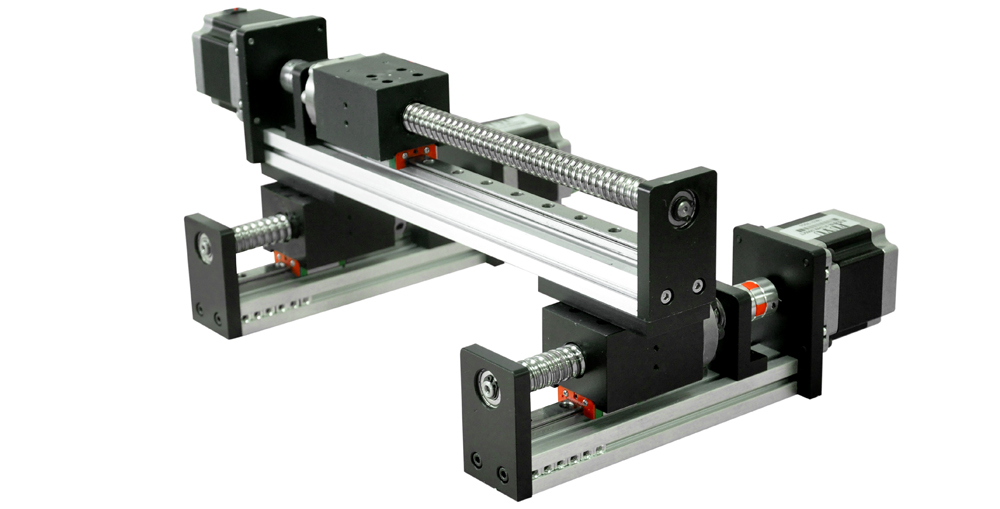

H型XY滑台是由FSK40係列直線模組搭建而成的兩軸滑台，可實現二維空間運動。FSK40開放式結構，采用台灣知名品牌絲杆，保證C7精度，標配57兩相步進電機 。
這款模組是www.17c.com科技新研製的40MM寬工業級直線模組，結構緊湊堅固，運行順滑，防水防油，搭配控製器可實現高精度直線運動控製，並可定製長度，搭建兩軸三軸係統，解決行業需求。
Y軸：有效行程程≤1000MM
X軸：有效行程≤1000MM
最大承重範圍：10~20KG（根據具體使用情況，來決定最大負載，請聯係客服谘詢！）
| 滑台材料 | 全鋁（高強度6061），全CNC精細加工，精度保證，不易變形 |
|---|---|
| 滑台麵板（上滑塊）寬度 | 48MM*62MM |
| 滑台高度 | 70MM |
| 可換絲杆 | G1204、G1605、G1610 |
| 底板寬度 | 40MM |
| 底板厚度 | 20MM |
| 重複定位精度 | 聯係我們詳聊 |
| 承重 | 水平負載≤25KG，垂直負載≤10KG |
| 疊法 | 可以疊十字、龍門式、三軸式、四軸式多種疊法 |
標準配置：滾珠絲杆直徑16MM，絲杆導程5/10MM
可以配多種規格電機：42/57步進電機、伺服電機、減速電機、手輪等，可按需求定製。
| 標準配置 | 非標選配 | ||
|---|---|---|---|
| 配件 | 型號 | 參數 | |
| 兩相5756步進電機 | FM5756SFD04 |
法蘭尺寸：57MM； 機身長度：56MM； 額定電流2A； 保持扭矩0.95Nm |
42，60法蘭步進電機； 法蘭≤60MM的伺服電機 |
| 16絲杆 | G1605（≤500MM有效行程） |
直徑16MM； 導程05MM |
G1204絲杆 |
| G1610(＞500MM有效行程) |
直徑16MM； 導程10MM |
||
| 型材 | 4020 | 截麵尺寸：（40X20）；6061鋁合金 | |
| 適配驅動 | FMDD50D40NOM | 適配42-60法蘭兩相步進電機 |
|
